Oracle EMCC 13.5 集群安装部署指南

大家好，这里是 DBA 学习之路，专注于提升数据库运维效率。

@TOC

前言

本文档详细介绍了如何部署 Oracle Enterprise Manager Cloud Control (EMCC) 13.5 的高可用集群环境。整个部署方案基于 Oracle RAC 架构实现 OMR（Oracle Management Repository）集群，采用 EMCC 13.5 和 Oracle 19.27 数据库版本，最终实现 Active-Active 模式的 OMS（Oracle Management Service）集群。

第一阶段：OMR 集群部署

1.1 Oracle RAC 环境准备

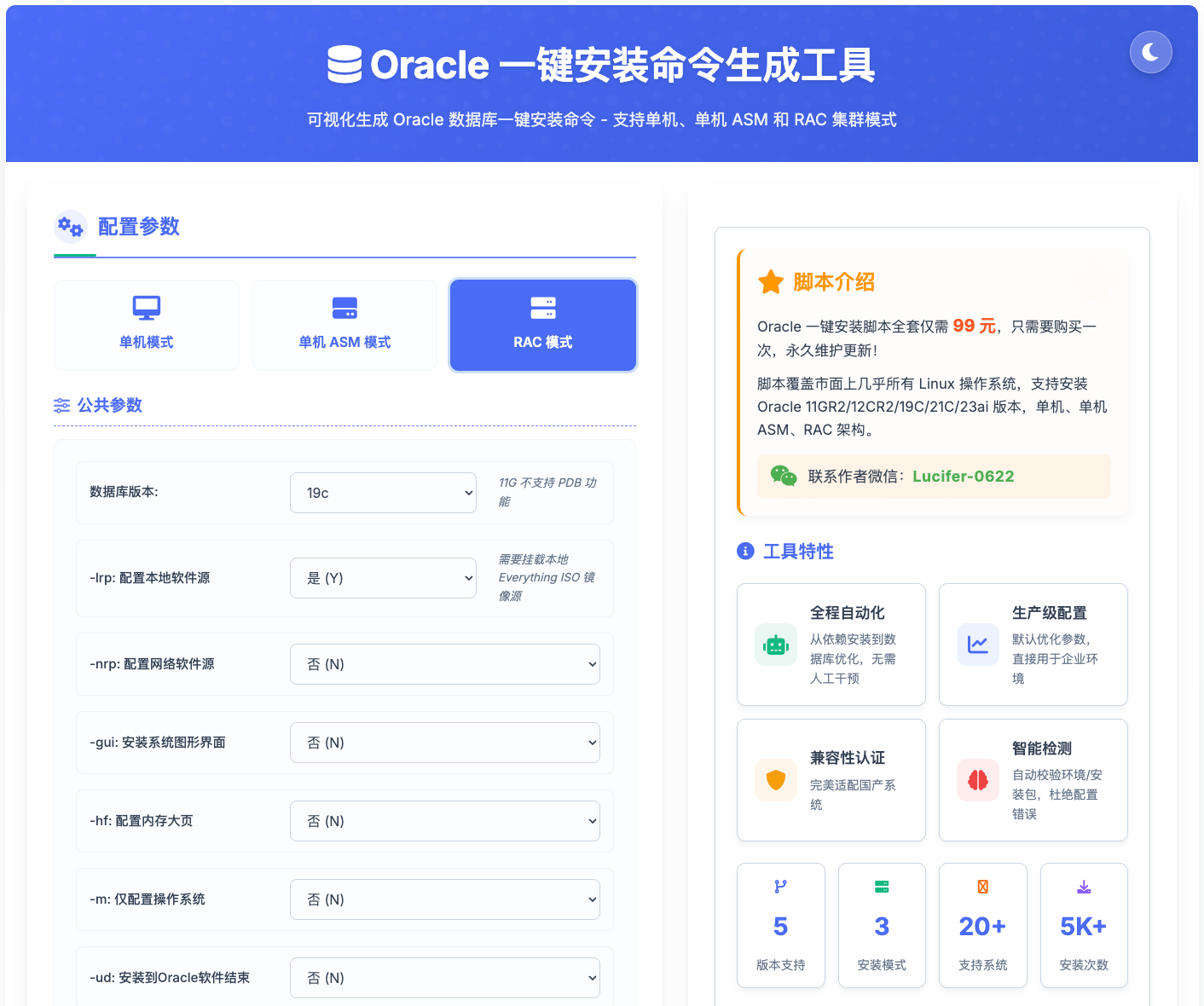

首先部署作为 EMCC 存储库的 Oracle RAC 集群。推荐使用作者开发的 Oracle 一键安装命令生成工具 来简化安装过程。

执行安装步骤：

1. 在主节点上传一键安装脚本和安装包；
2. 执行 RAC 一键安装命令（强烈建议在 VNC 环境中运行以防止意外中断）；

./OracleShellInstall \
-lf ens192 `# 公网IP网卡名称`\
-pf ens224 `# 心跳IP网卡名称`\
-n oem `# 主机名前缀`\
-hn oem01,oem02 `# 所有节点主机名`\
-ri 192.168.6.80,192.168.6.81 `# 公网IP地址`\
-vi 192.168.6.82,192.168.6.83 `# 虚拟IP地址`\
-si 192.168.6.85 `# SCAN IP地址`\
-rp 'oracle' `# root用户密码`\
-od /dev/sdb,/dev/sdc,/dev/sdd `# OCR磁盘组磁盘列表`\
-dd /dev/sde `# DATA磁盘组磁盘列表`\
-or NORMAL `# OCR磁盘组冗余度`\
-o emcc `# 数据库名称`\
-gpa 37641958 `# Grid PSU/RU补丁编号`\
-jpa 37499406 `# OJVM PSU/RU补丁编号`\
-opd Y `# 优化数据库`

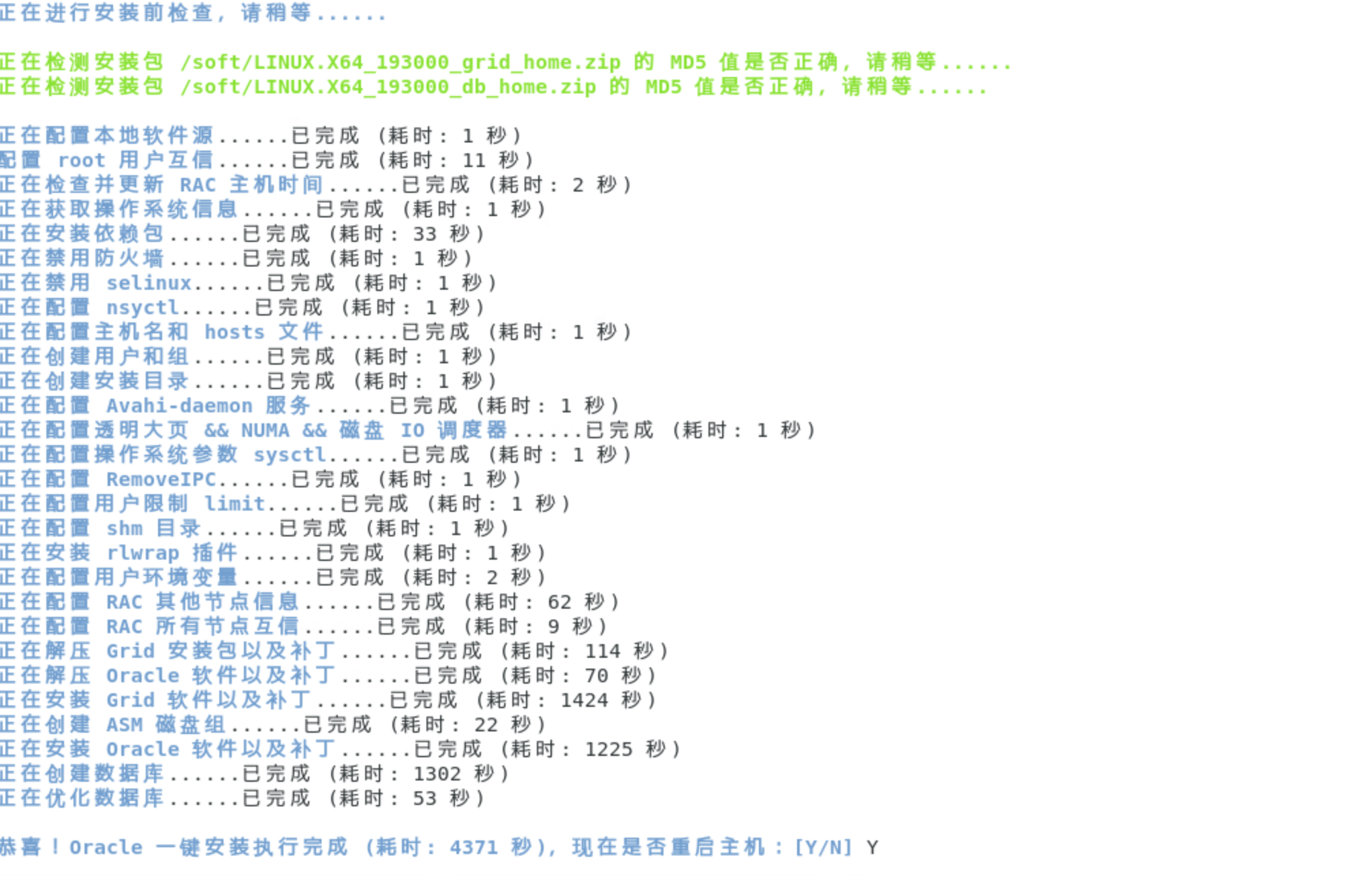

安装过程约需 1 小时左右，完成后会看到如下界面：

1.2 数据库版本验证

安装完成后，验证数据库补丁版本：

[oracle@oem01:/home/oracle]$ opatch lspatches
37499406;OJVM RELEASE UPDATE: 19.27.0.0.250415 (37499406)
37654975;OCW RELEASE UPDATE 19.27.0.0.0 (37654975)
37642901;Database Release Update : 19.27.0.0.250415 (37642901)

OPatch succeeded.

1.3 EMCC 专用数据库优化

为确保 EMCC 的最佳性能，需要进行以下数据库参数优化：

-- 优化共享池大小
SQL> alter system set shared_pool_size=600M;

-- 临时禁用统计信息收集任务（安装完成后自动启用）
SQL> BEGIN
  DBMS_AUTO_TASK_ADMIN.DISABLE(CLIENT_NAME => 'auto optimizer stats collection',
                               OPERATION   => NULL,
                               WINDOW_NAME => NULL);
END;
/

-- 设置并行服务器参数
SQL> alter system set parallel_max_servers=8;

-- 启用特定兼容性参数
SQL> alter system set "_allow_insert_with_update_check"=true;

-- 重置优化器自适应功能参数（Oracle 官方建议）
SQL> alter system reset "_optimizer_nlj_hj_adaptive_join" scope=both sid='*';
alter system reset "_optimizer_strans_adaptive_pruning" scope=both sid='*';
alter system reset "_px_adaptive_dist_method" scope=both sid='*';
alter system reset "_sql_plan_directive_mgmt_control" scope=both sid='*';
alter system reset "_optimizer_dsdir_usage_control" scope=both sid='*';
alter system reset "_optimizer_use_feedback" scope=both sid='*';
alter system reset "_optimizer_gather_feedback" scope=both sid='*';
alter system reset "_optimizer_performance_feedback" scope=both sid='*';

-- 重启数据库使配置生效
SQL> shutdown immediate
SQL> startup

至此，EMCC 的 OMR 数据库环境已准备就绪。

第二阶段：ACFS 集群文件系统构建

为实现 OMS 的高可用性，需要创建 ACFS（ASM Cluster File System）共享文件系统来存储 OMS 软件和配置文件。

2.1 存储层配置

配置 multipath 多路径

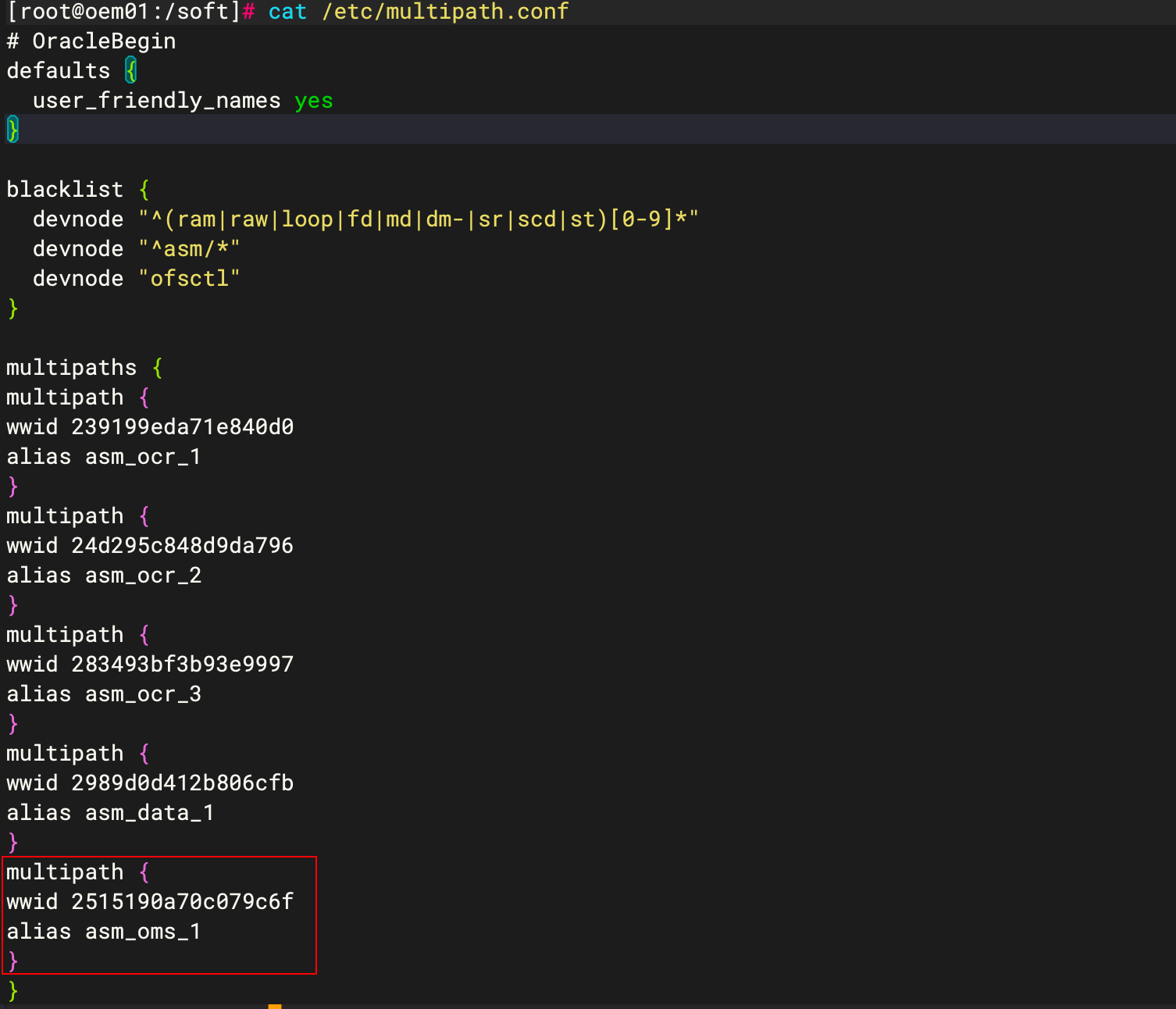

编辑 multipath 配置文件，添加 OMS 专用共享磁盘：

vi /etc/multipath.conf

## 新增 OMS 共享磁盘配置
multipath {
    wwid 2515190a70c079c6f
    alias asm_oms_1
}

使配置生效：

multipath -F
multipath -v2
multipath -ll

配置 UDEV 设备绑定

为 OMS 共享磁盘创建稳定的设备路径：

cat<<-EOF>>/etc/udev/rules.d/99-oracle-asmdevices.rules
KERNEL=="dm-*",ENV{DM_UUID}=="mpath-2515190a70c079c6f",SYMLINK+="asm_oms_1",OWNER="grid",GROUP="asmadmin",MODE="0660"
EOF

# 应用 udev 规则
udevadm control --reload-rules
udevadm trigger --type=devices --action=change

2.2 ACFS 文件系统创建

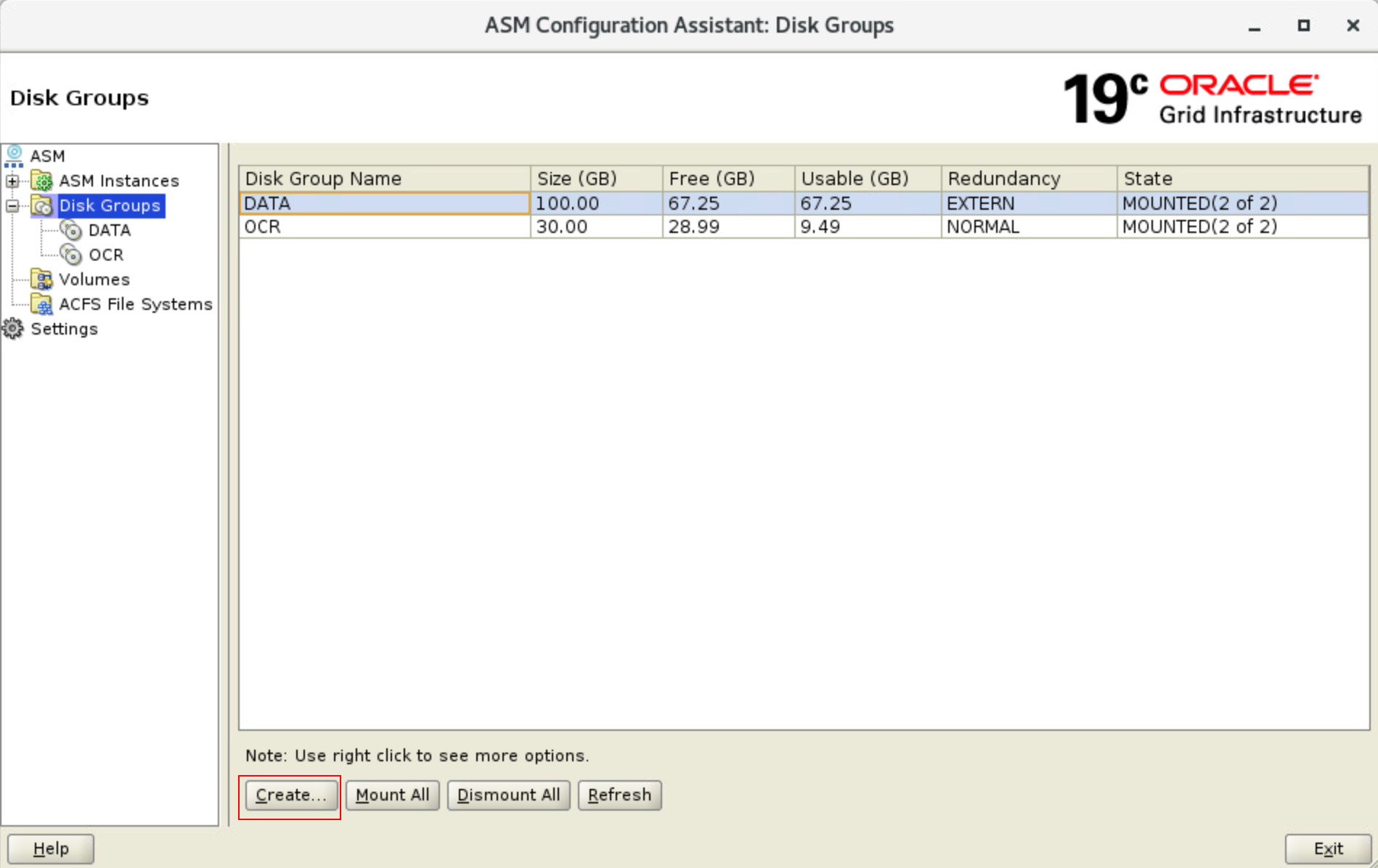

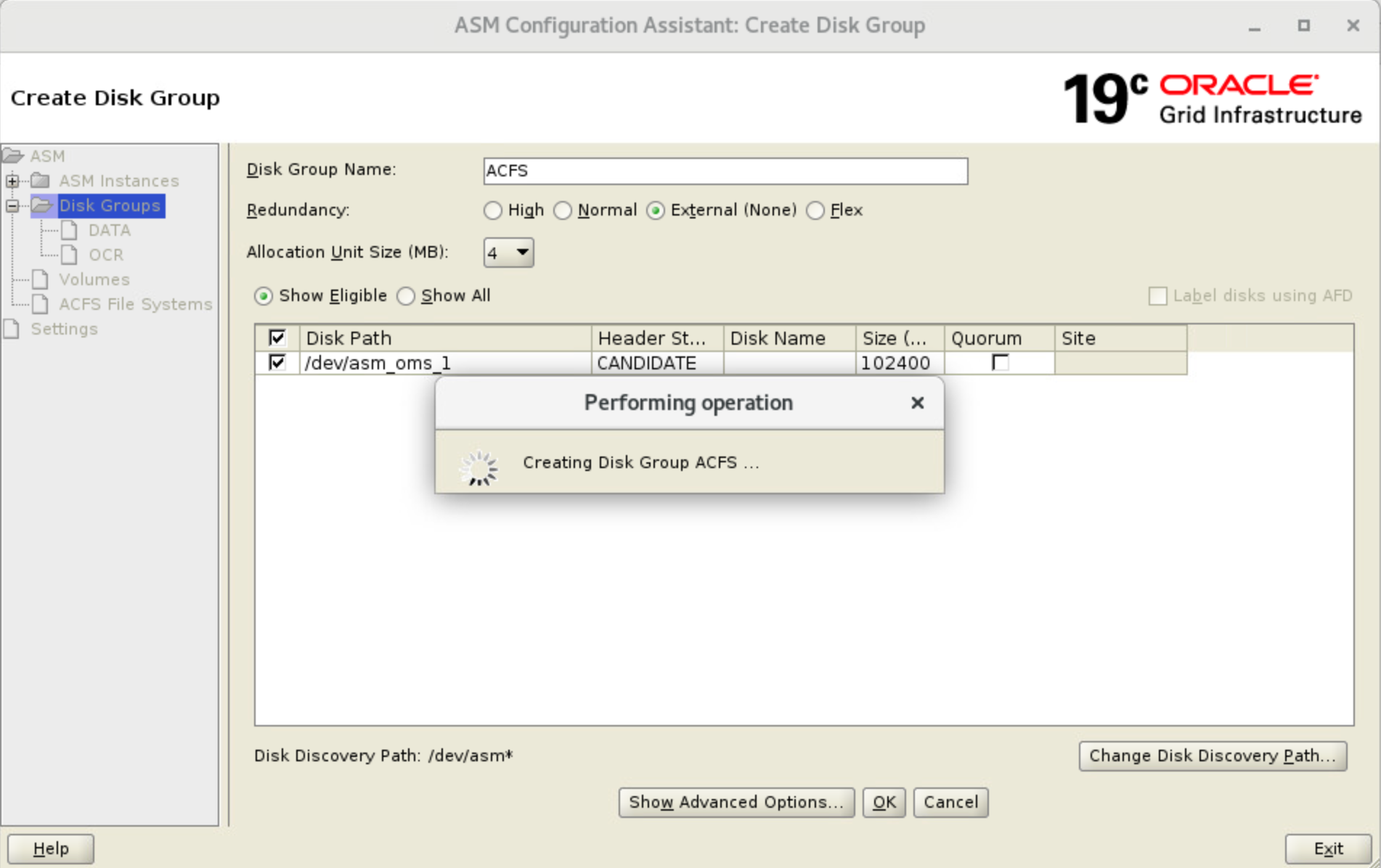

使用 ASMCA 创建磁盘组

以 grid 用户身份运行 ASMCA 图形界面工具：

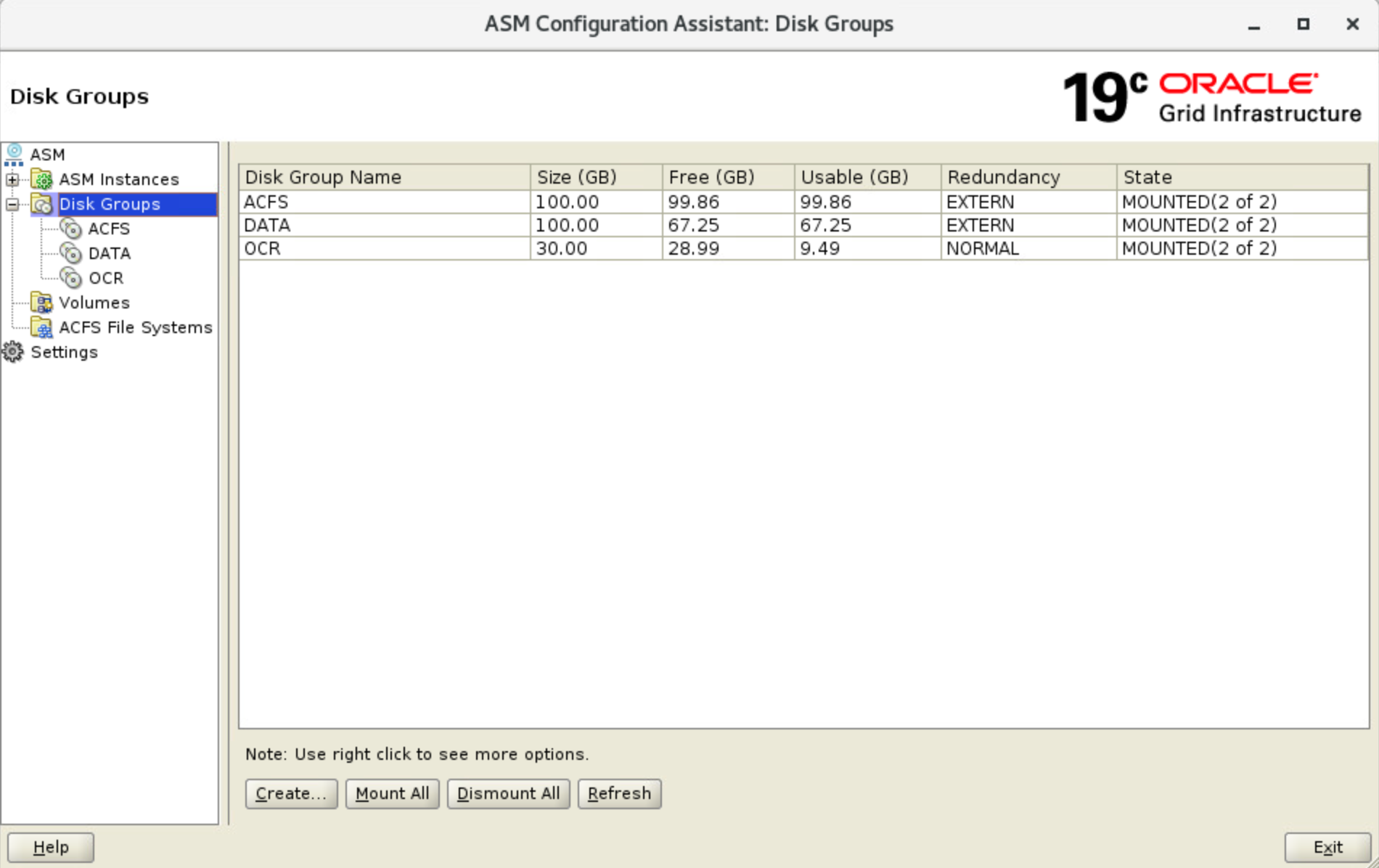

按照向导步骤创建 OMS 磁盘组：

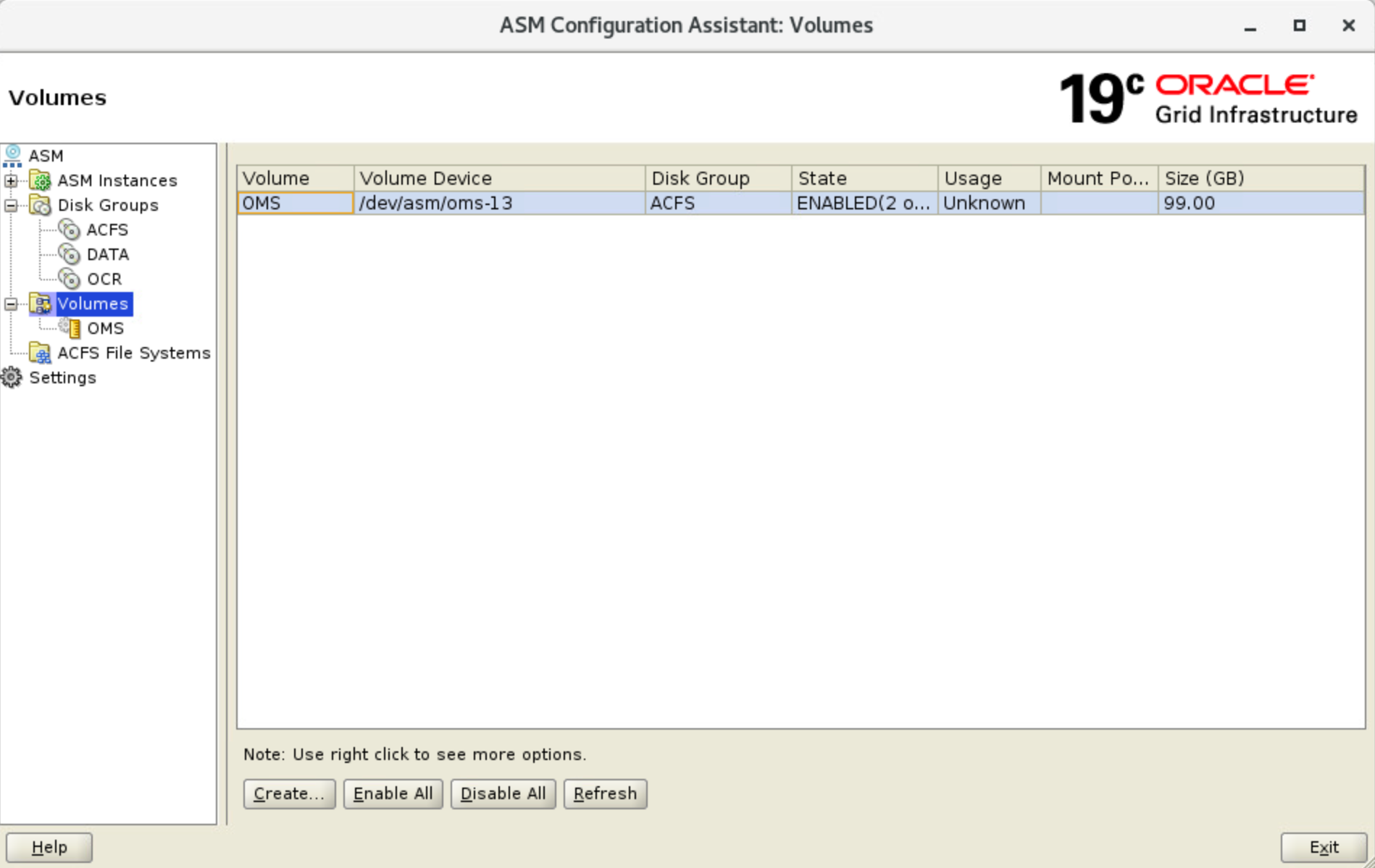

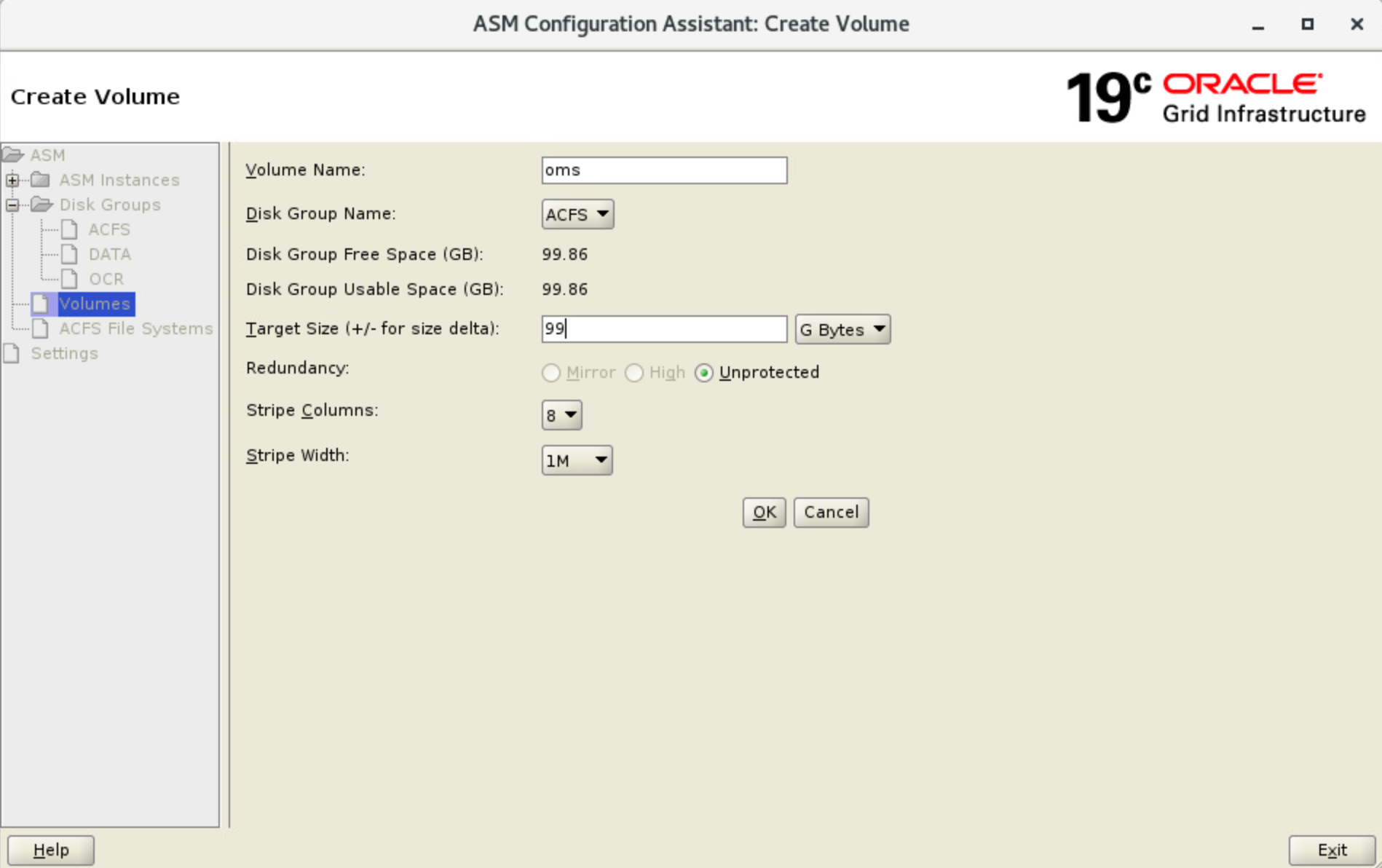

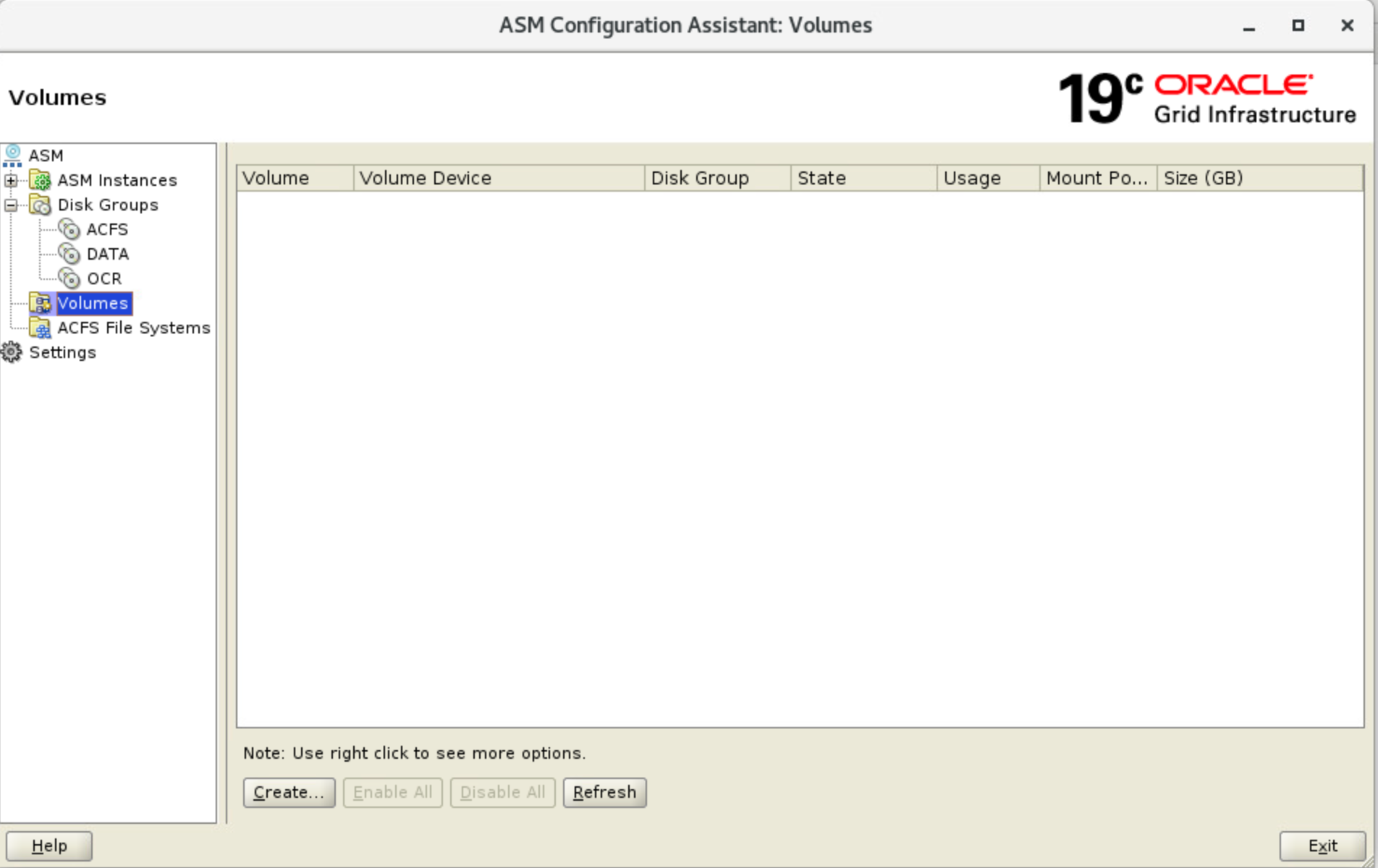

创建 ACFS Volume

挂载点准备和文件系统创建

在所有节点创建挂载点：

[root@oem01:/root]# mkdir /OMS
[root@oem02:/root]# mkdir /OMS

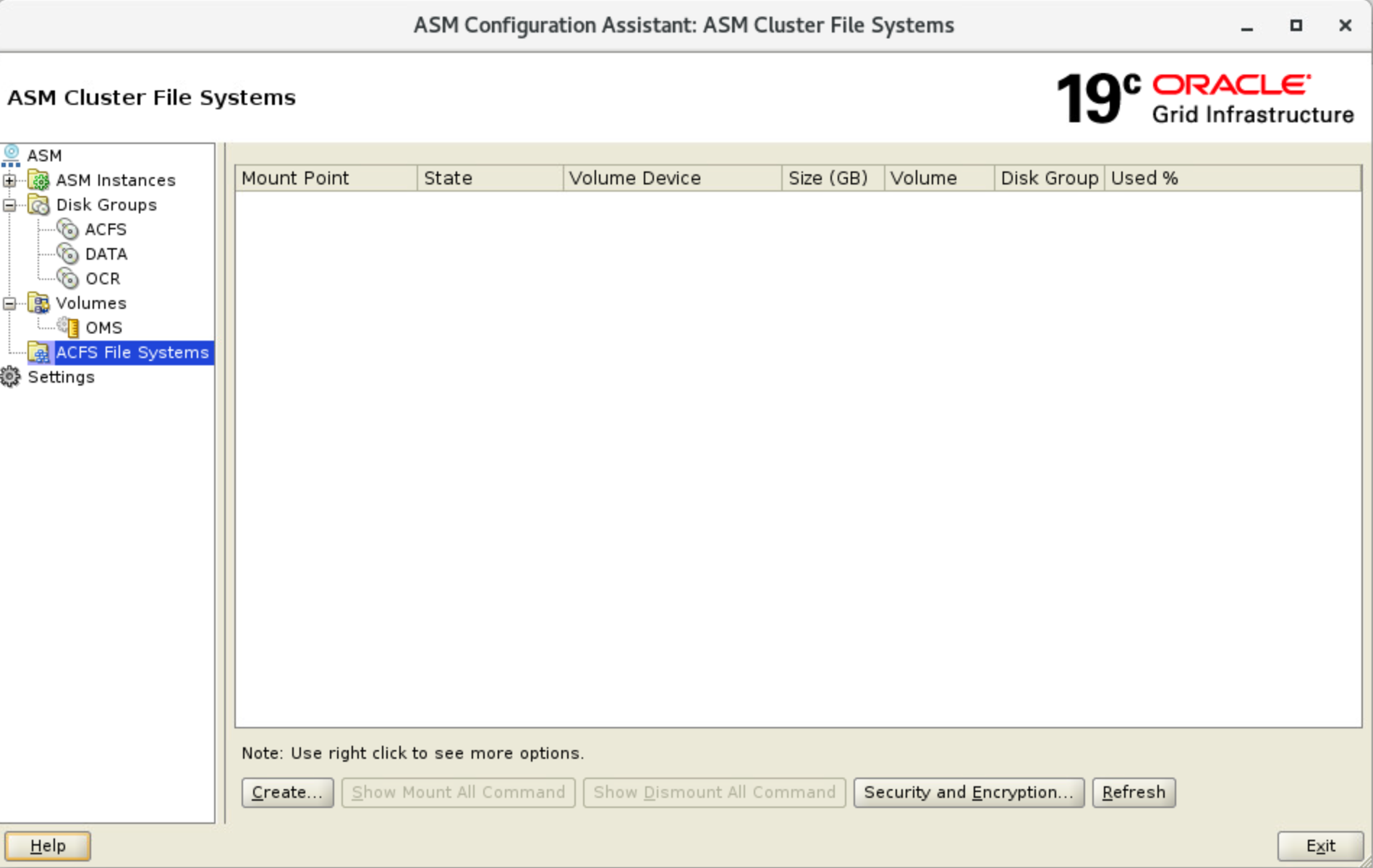

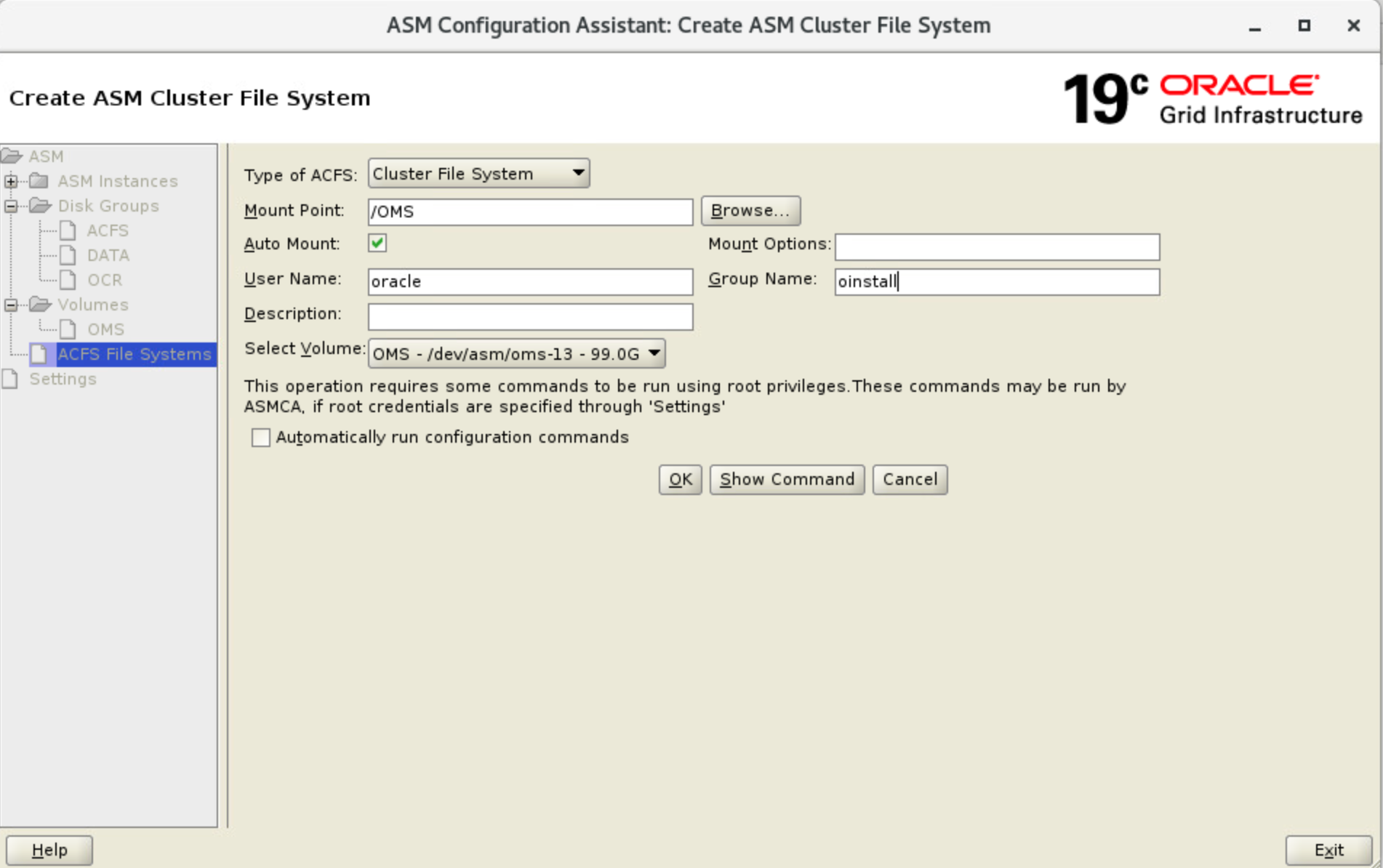

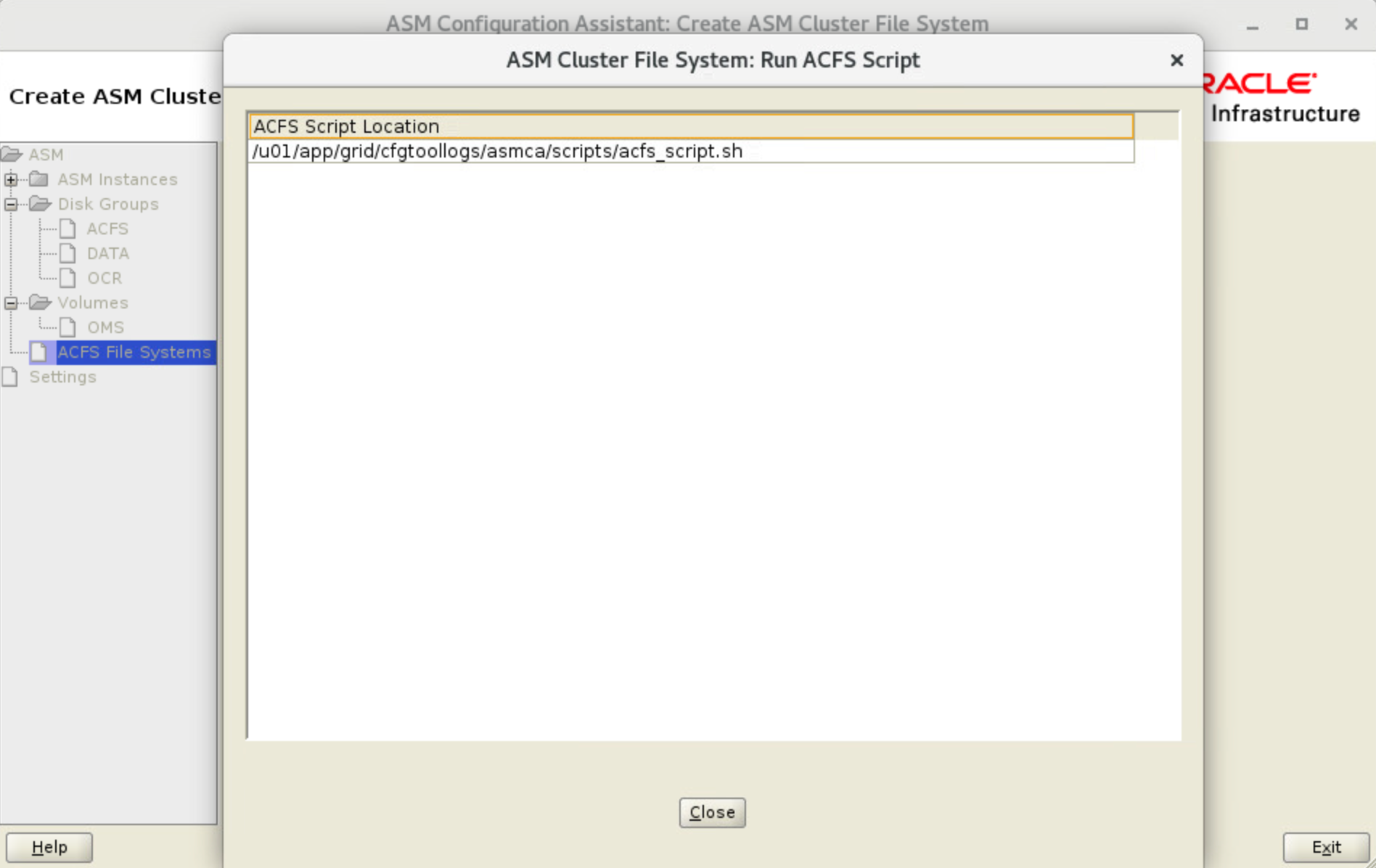

完成 ACFS 文件系统创建：

执行 ACFS 挂载脚本：

[root@oem01:/root]# /u01/app/grid/cfgtoollogs/asmca/scripts/acfs_script.sh
ACFS file system /OMS is mounted on nodes oem01,oem02

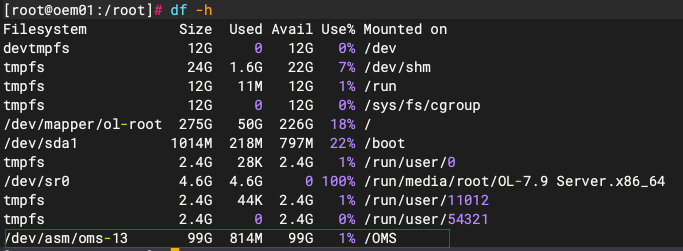

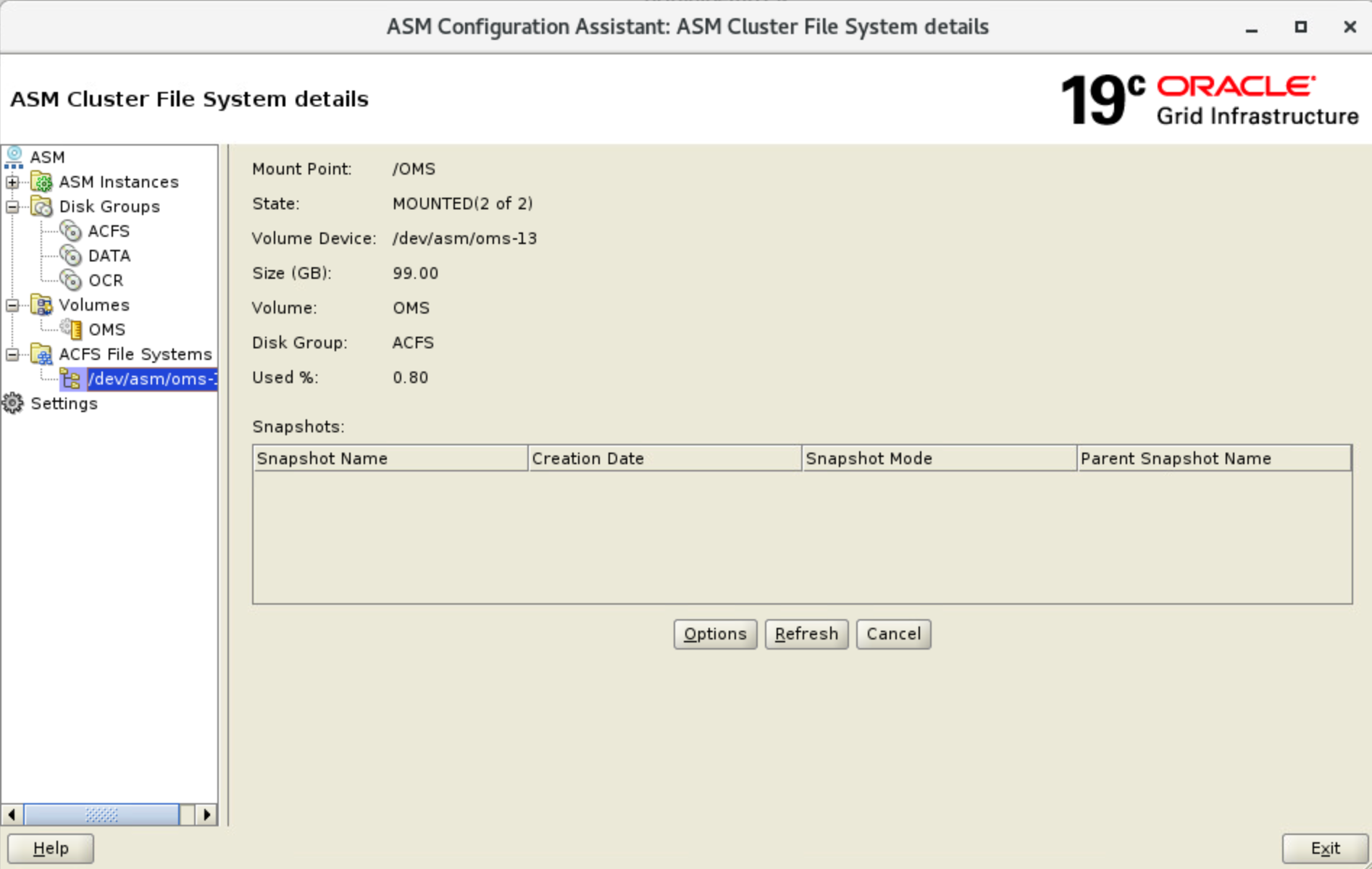

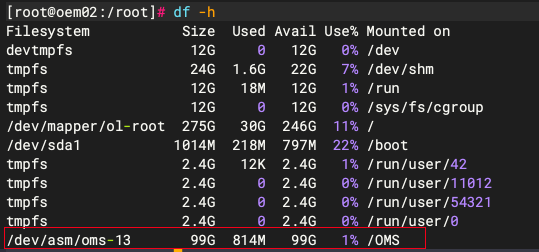

验证挂载状态：

现在 ACFS 共享集群文件系统已成功创建并挂载到所有节点。

第三阶段：OMS 集群部署

本阶段将部署 Active-Active 模式的 OMS 集群，实现真正的高可用性。

3.1 环境准备

系统依赖包安装

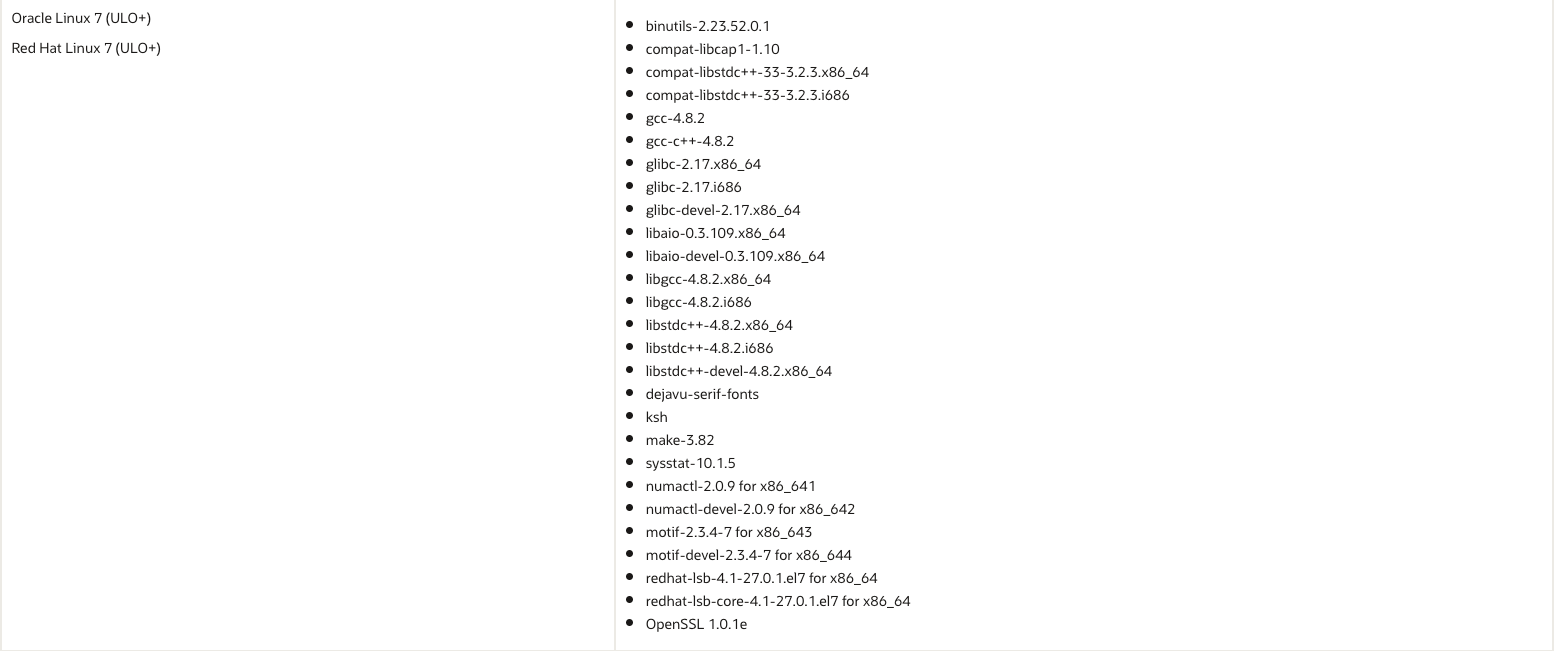

参考 Oracle 官方文档的软件包要求：

在所有节点执行软件包安装：

## root 用户在所有节点执行
yum install -y binutils compat-libcap1 compat-libstdc++-33 gcc gcc-c++ glibc glibc-devel libaio libaio-devel libgcc libstdc++ libstdc++-devel dejavu-serif-fonts ksh make sysstat numactl numactl-devel motif motif-devel redhat-lsb redhat-lsb-core openssl

安装额外的 32 位 glibc 开发包：

## 在所有节点执行
cd /mnt/Packages/
yum install -y glibc-devel-2.17-317.0.1.el7.i686.rpm

验证安装结果：

rpm -q binutils compat-libcap1 compat-libstdc++-33 gcc gcc-c++ glibc glibc-devel libaio libaio-devel libgcc libstdc++ libstdc++-devel dejavu-serif-fonts ksh make sysstat numactl numactl-devel motif motif-devel redhat-lsb redhat-lsb-core openssl

系统参数优化

配置网络端口范围：

## root 用户在所有节点执行
echo 11000 65000 > /proc/sys/net/ipv4/ip_local_port_range

cat<<-\EOF>>/etc/sysctl.conf
net.ipv4.ip_local_port_range = 11000 65000
EOF

sysctl -p
systemctl restart network.service

配置进程限制：

## root 用户在所有节点执行
echo "nproc 4098" >> /etc/security/limits.conf

目录结构创建

建立标准的 Oracle 软件目录结构：

## root 用户在所有节点执行
mkdir -p /u01/app/oracle/middleware/oms
mkdir -p /u01/app/oracle/middleware/agent
chown -R oracle.oinstall /u01/app/oracle/middleware

环境变量配置

为 OMS 和 Agent 分别创建专用的环境配置文件：

OMS 环境配置：

## oracle 用户执行
cp /home/oracle/.bash_profile /home/oracle/.oms
vi /home/oracle/.oms

## 在 export PATH 下方添加以下内容
umask 022
export TMP=/tmp
export TMPDIR=$TMP
export PATH=/usr/sbin:$PATH
export PS1="[`whoami`@`hostname`:"'$PWD]$ '
export ORACLE_HOME=/u01/app/oracle/middleware/oms
export PATH=$ORACLE_HOME/bin:$ORACLE_HOME/OMSPatcher:$PATH

Agent 环境配置：

## oracle 用户执行
cp /home/oracle/.bash_profile /home/oracle/.agent
vi /home/oracle/.agent

## 在 export PATH 下方添加以下内容
umask 022
export TMP=/tmp
export TMPDIR=$TMP
export PATH=/usr/sbin:$PATH
export PS1="[`whoami`@`hostname`:"'$PWD]$ '
export ORACLE_HOME=/u01/app/oracle/middleware/agent/agent_13.5.0.0.0
export PATH=$ORACLE_HOME/bin:$ORACLE_HOME/AgentPatcher:$PATH

语言环境检查和配置

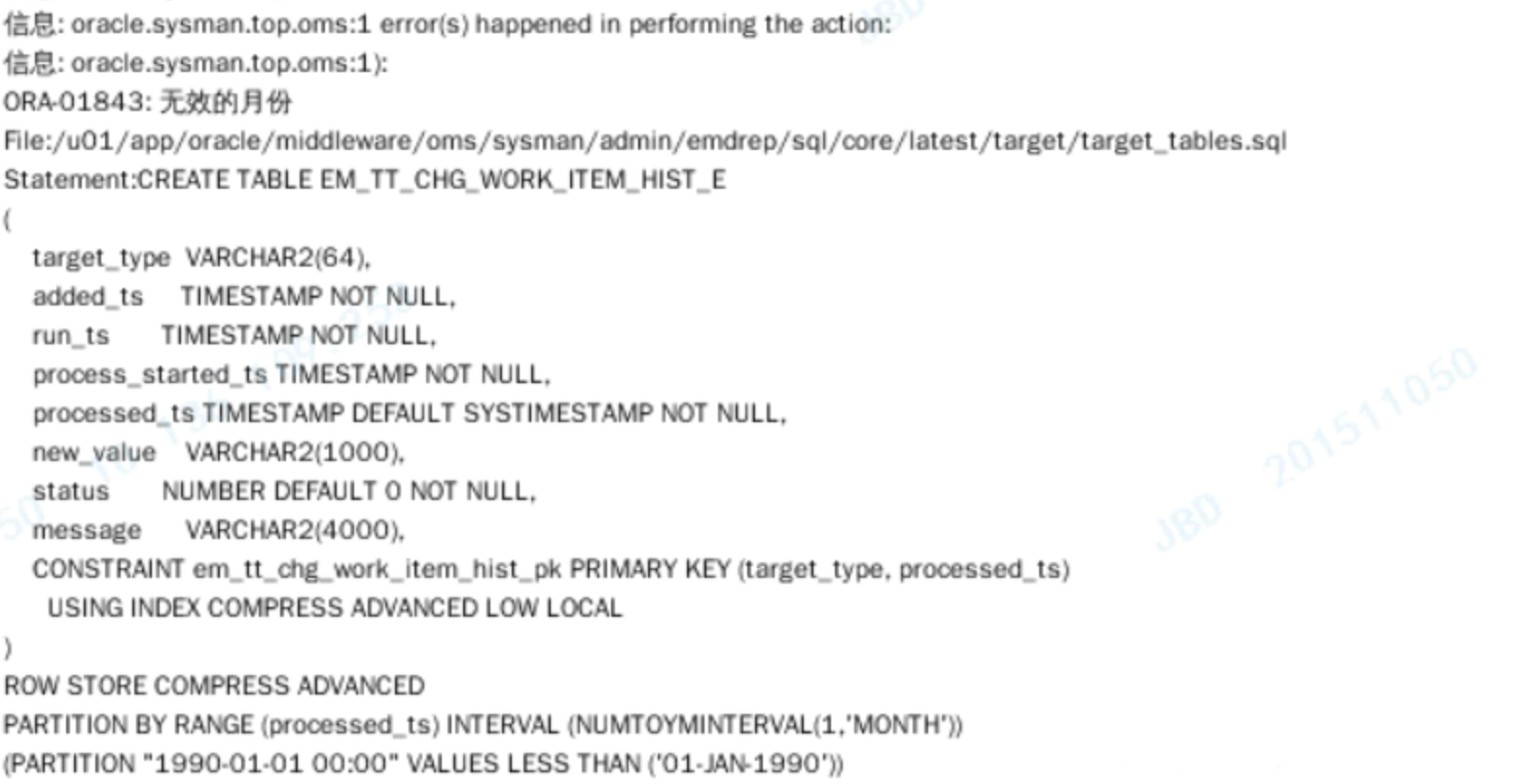

重要提醒： 这是一个关键配置点，语言环境必须设置为英文，否则会导致安装失败。

参考 Oracle 支持文档：EM 13.5: OMS Installation Fails in Repository Configuration Phase with the Error: ORA-01843: not a valid month (Doc ID 2880634.1)

验证当前语言环境：

[root@emcc:/root]# locale
LANG=en_US.UTF-8
LC_CTYPE="en_US.UTF-8"
LC_NUMERIC="en_US.UTF-8"
LC_TIME="en_US.UTF-8"
LC_COLLATE="en_US.UTF-8"
LC_MONETARY="en_US.UTF-8"
LC_MESSAGES="en_US.UTF-8"
LC_PAPER="en_US.UTF-8"
LC_NAME="en_US.UTF-8"
LC_ADDRESS="en_US.UTF-8"
LC_TELEPHONE="en_US.UTF-8"
LC_MEASUREMENT="en_US.UTF-8"
LC_IDENTIFICATION="en_US.UTF-8"
LC_ALL=

如果语言环境为中文，需要修改为英文：

## root 用户执行
cat <<-EOF>/etc/profile.d/locale.sh
export LANG=en_US.UTF-8
export LANGUAGE=en_US.UTF-8
export LC_COLLATE=C
export LC_CTYPE=en_US.UTF-8
EOF

source /etc/profile.d/locale.sh

3.2 主节点 OMS 安装

确保所有准备工作完成后，开始进行 OMS 的图形化安装。

启动安装程序

## oracle 用户执行，强烈建议使用 VNC 进行远程安装
[oracle@oem01 ~]$ source .bash_profile
[oracle@oem01:/home/oracle]$ cd /soft/
[oracle@oem01:/soft]$ chmod +x em13500_linux64.bin
[oracle@oem01:/soft]$ ./em13500_linux64.bin

安装向导步骤

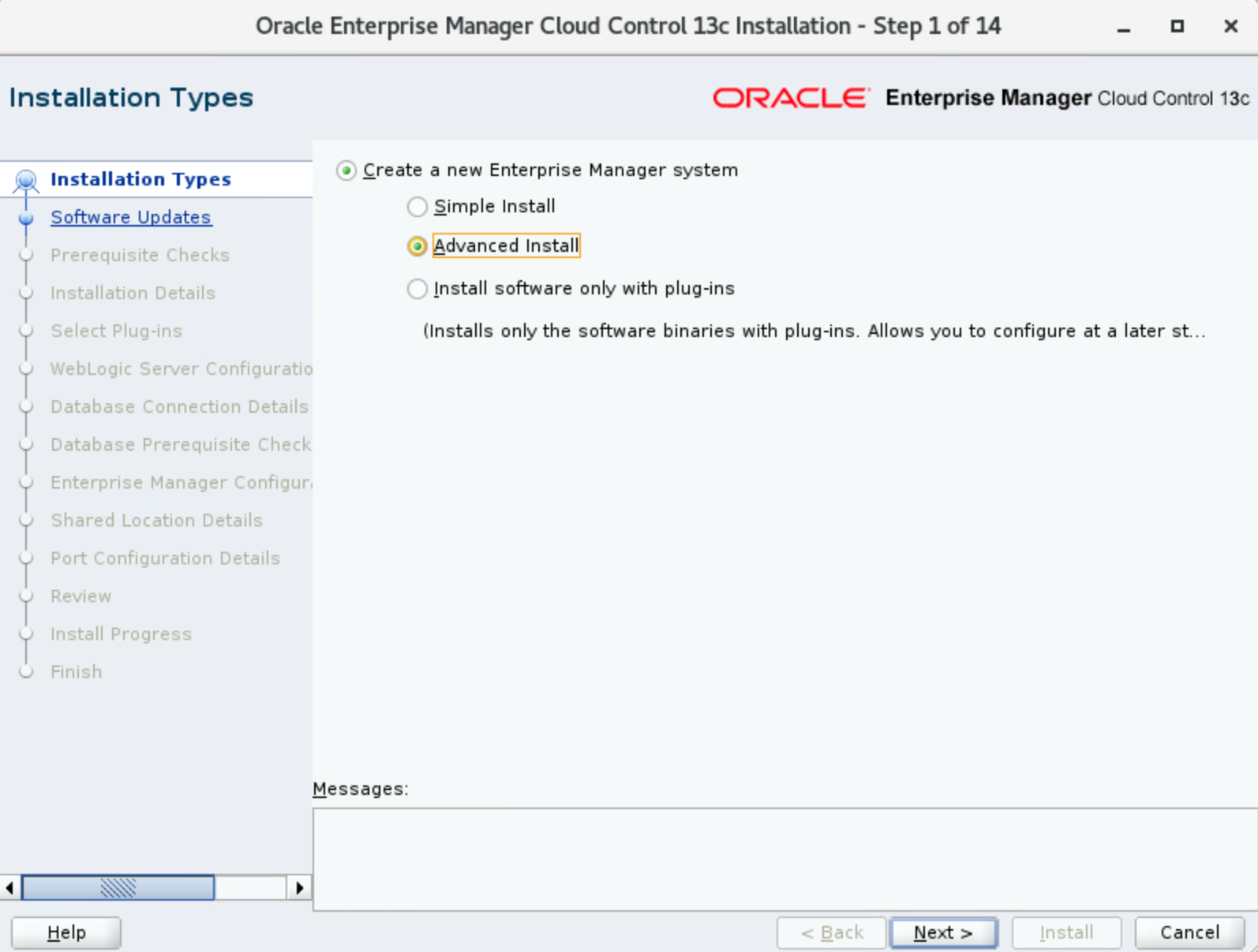

步骤 1： 安装类型选择

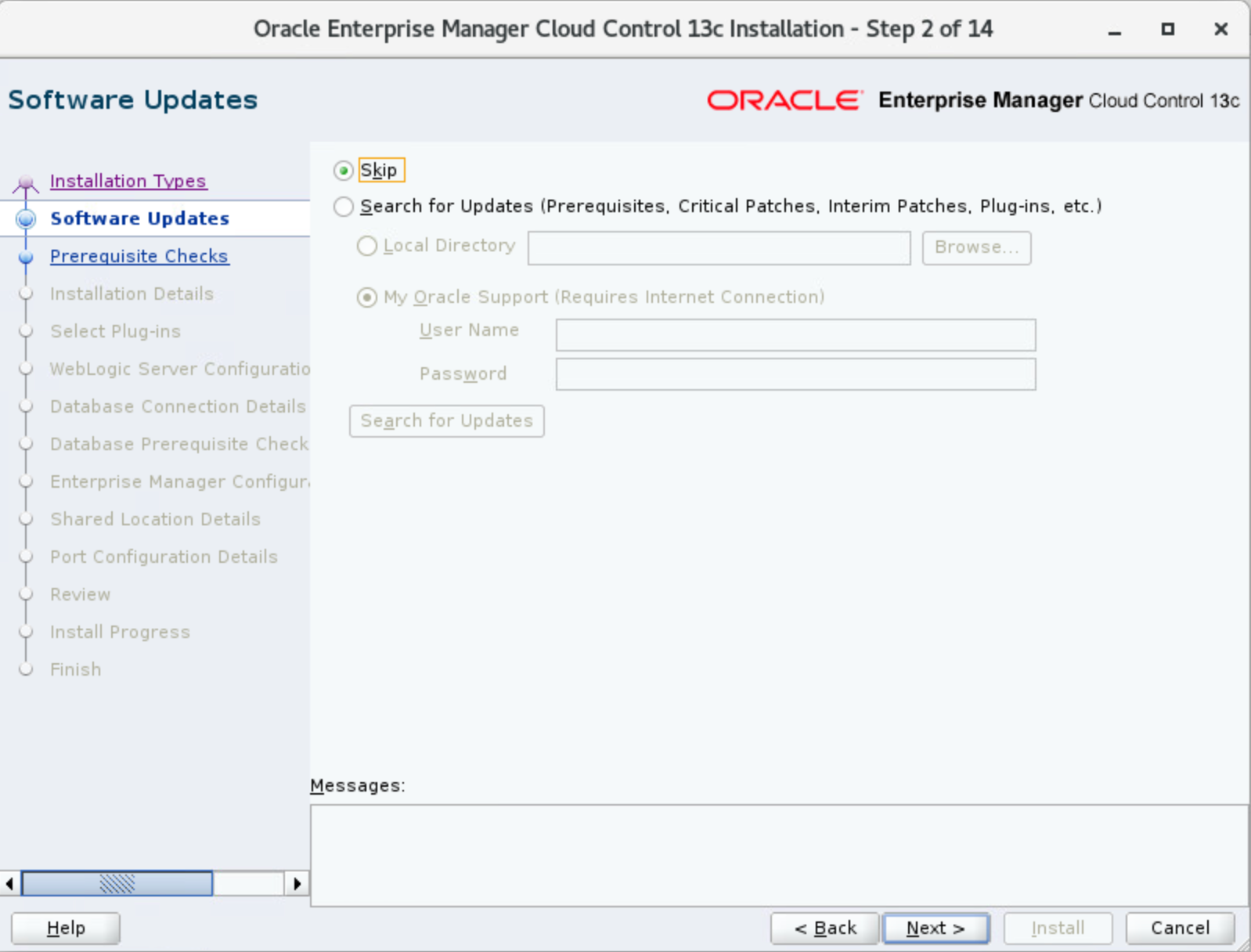

步骤 2： 软件更新配置

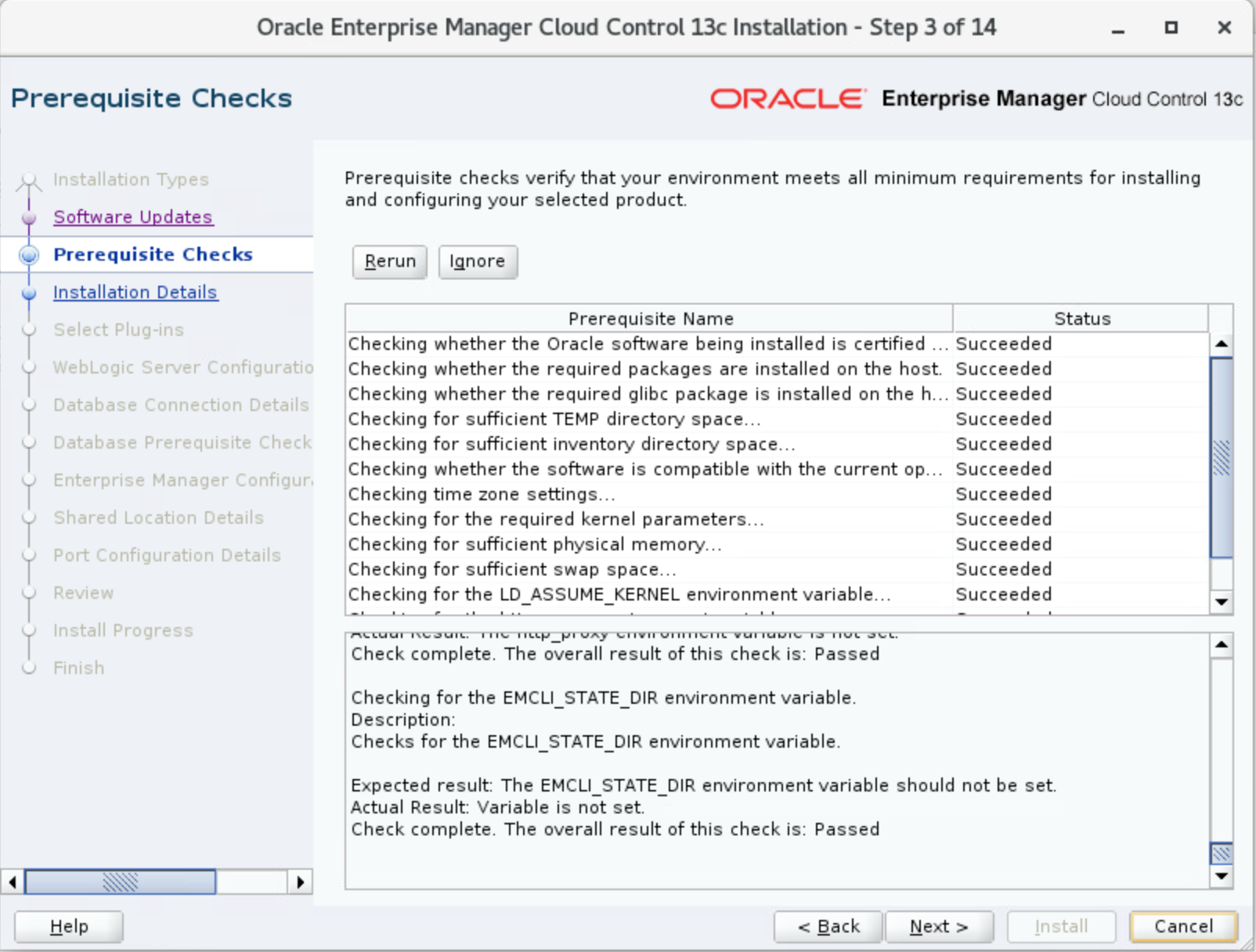

步骤 3： 先决条件检查

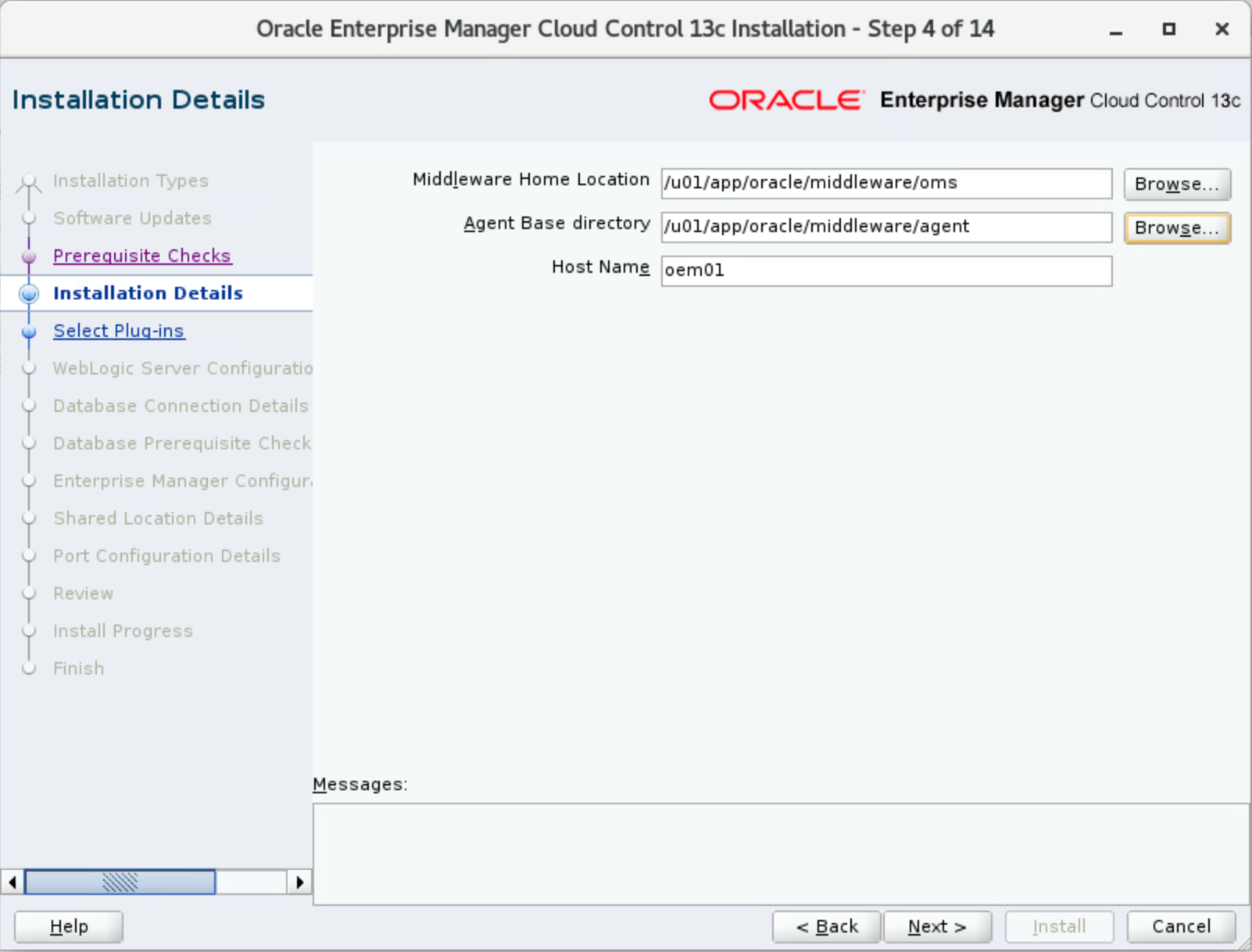

步骤 4： 安装详细信息配置

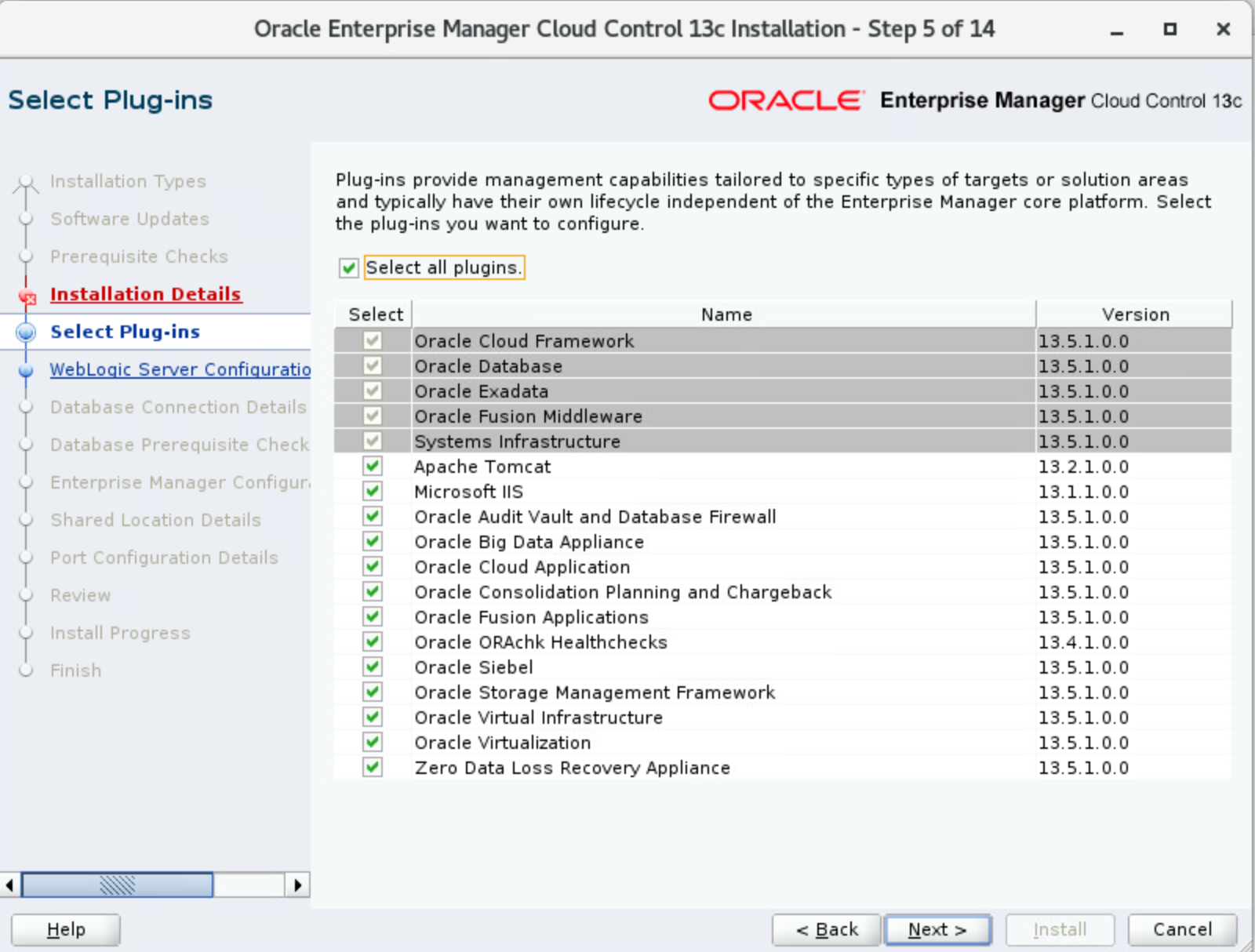

关键配置点：

• 全部勾选所有可选组件

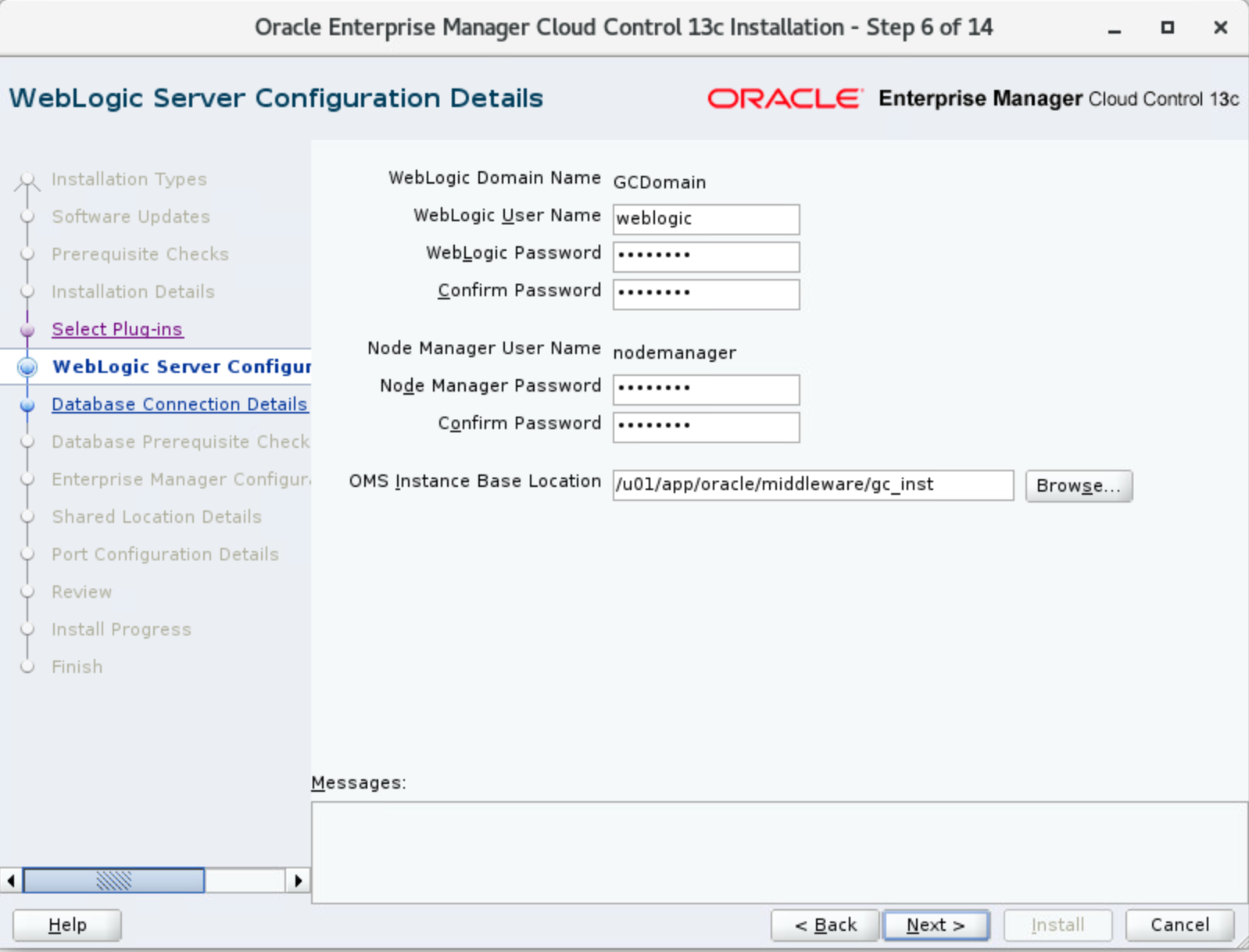

• 设置管理员密码（建议使用：Welcome1）

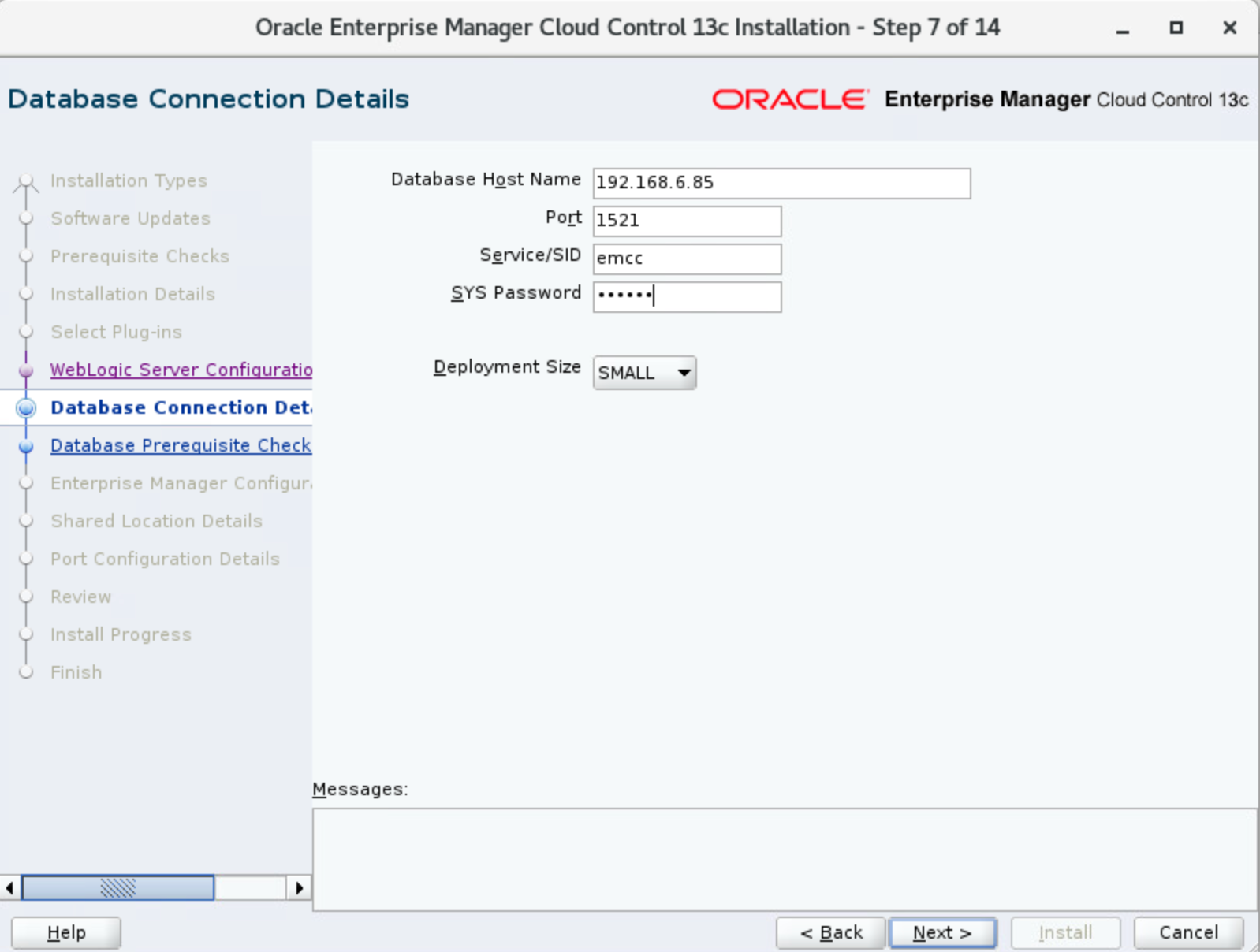

步骤 5： 数据库连接配置

填写之前创建的 RAC 数据库信息，关键点：必须使用 SCAN IP 地址

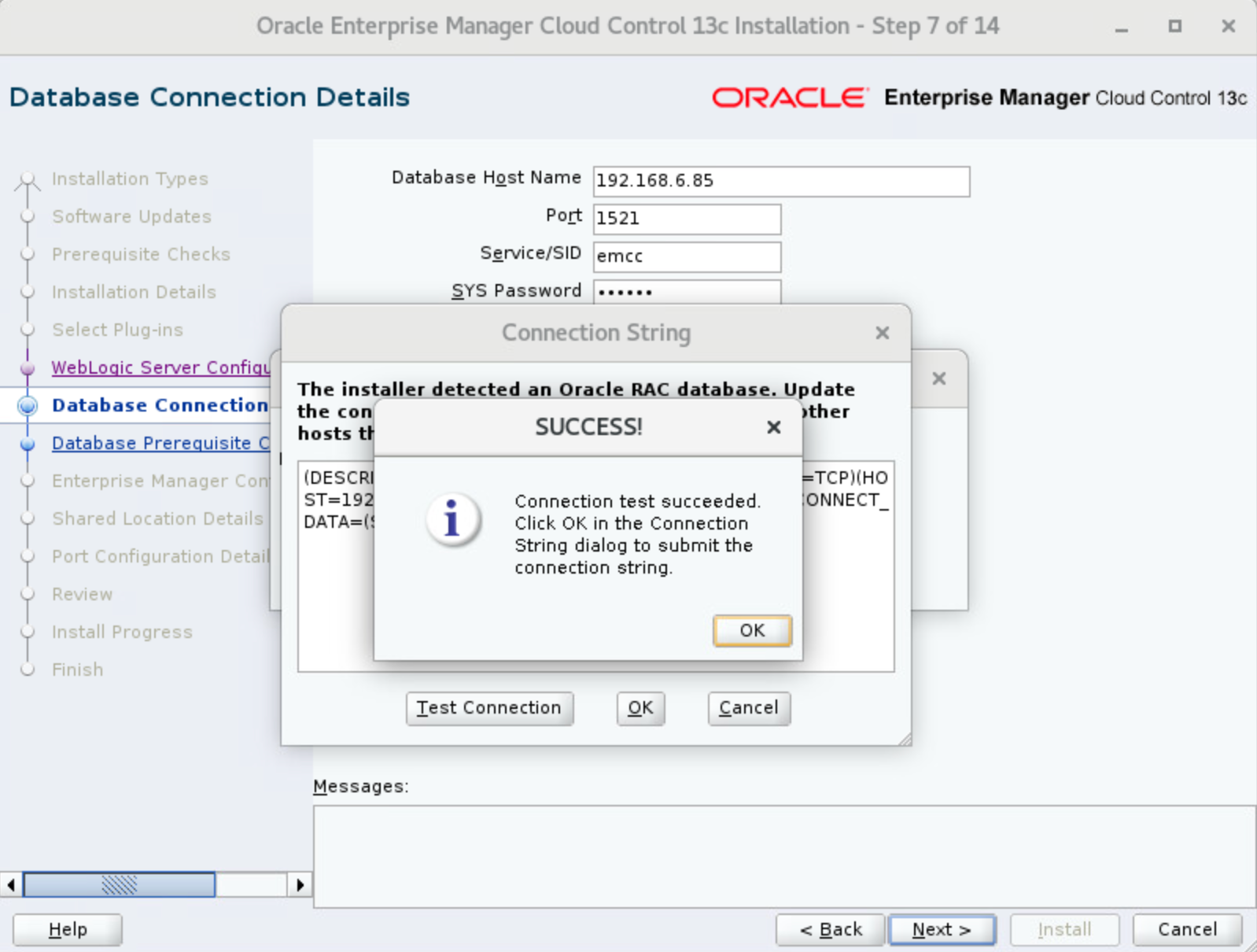

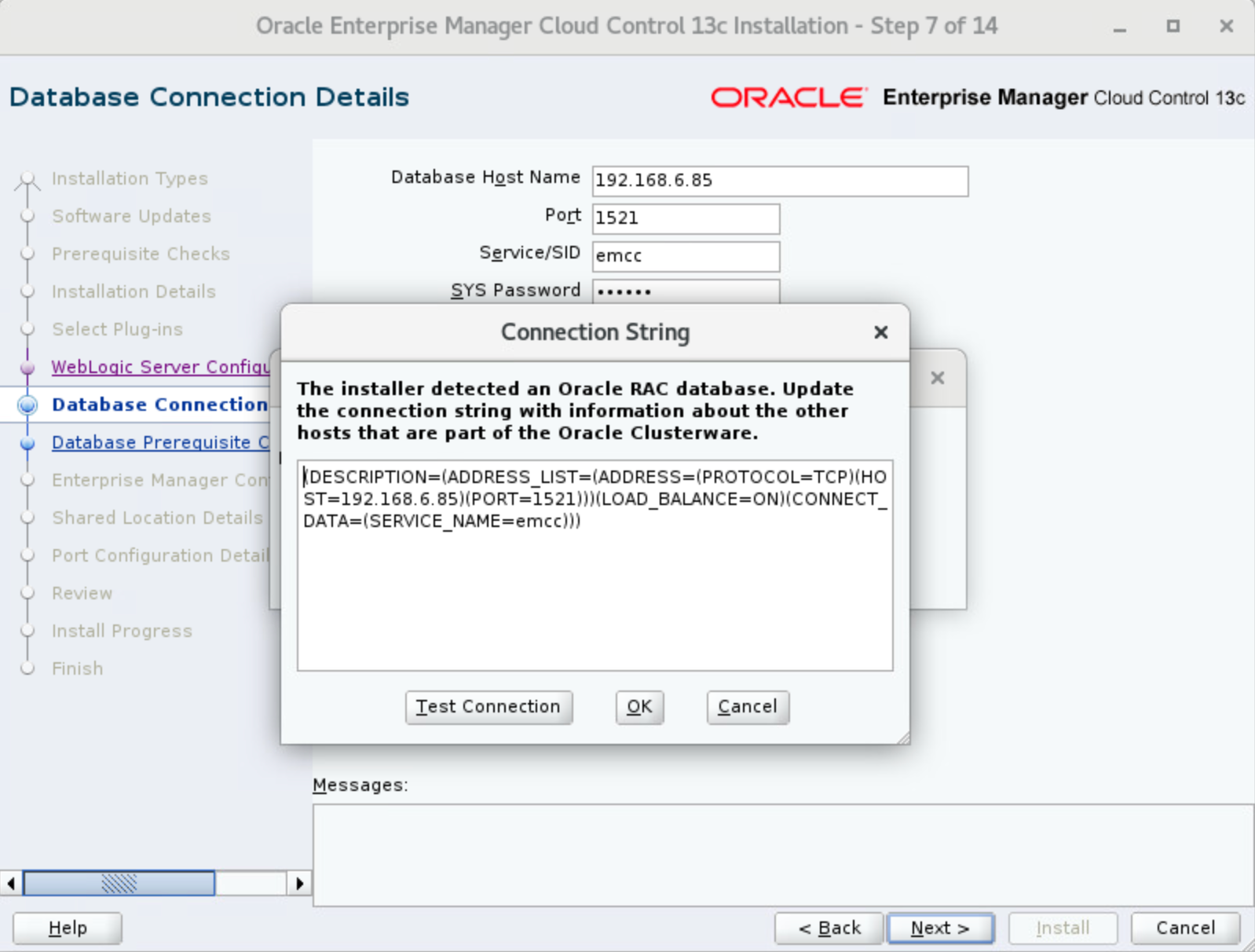

数据库连接验证：

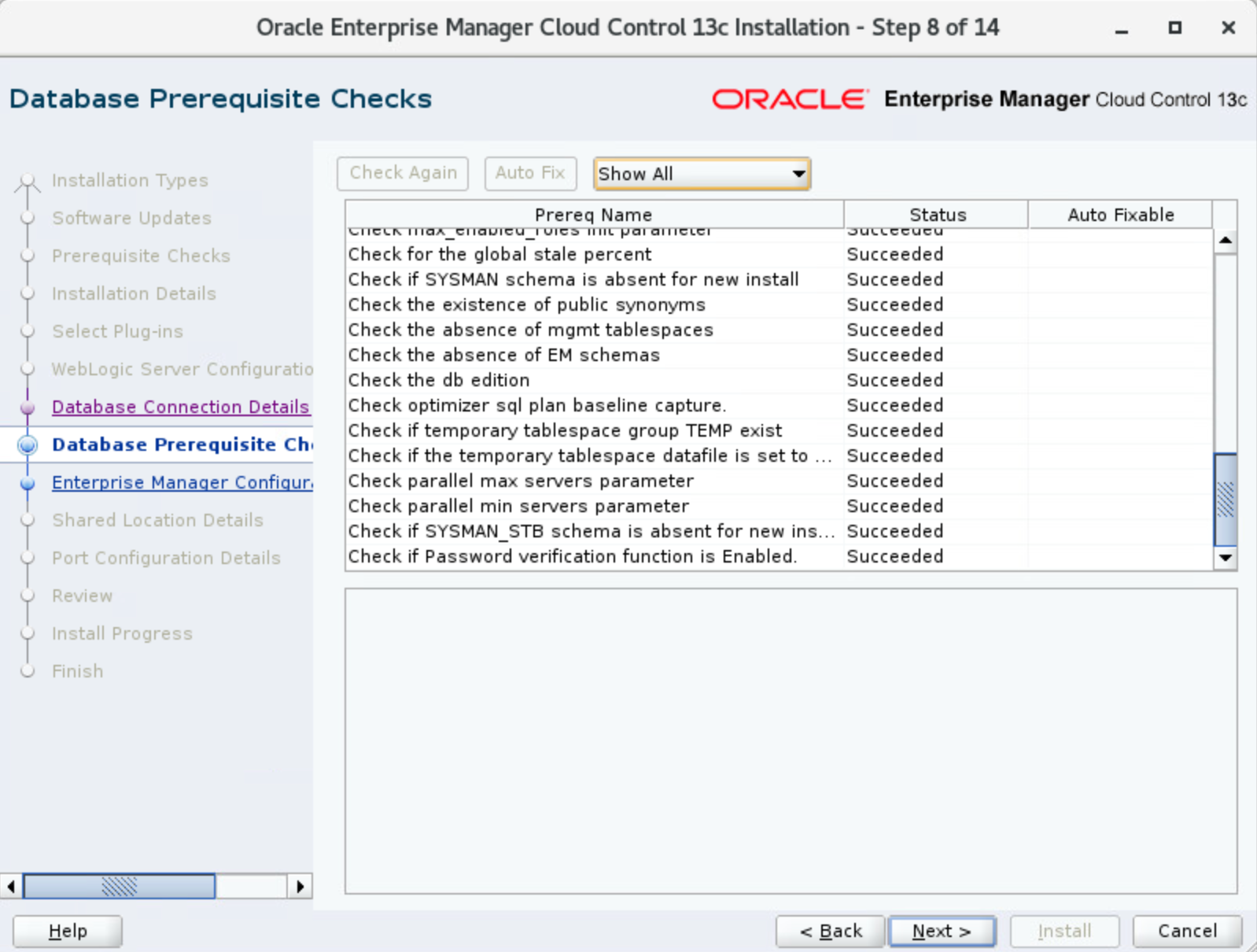

步骤 6： 先决条件验证和自动修复

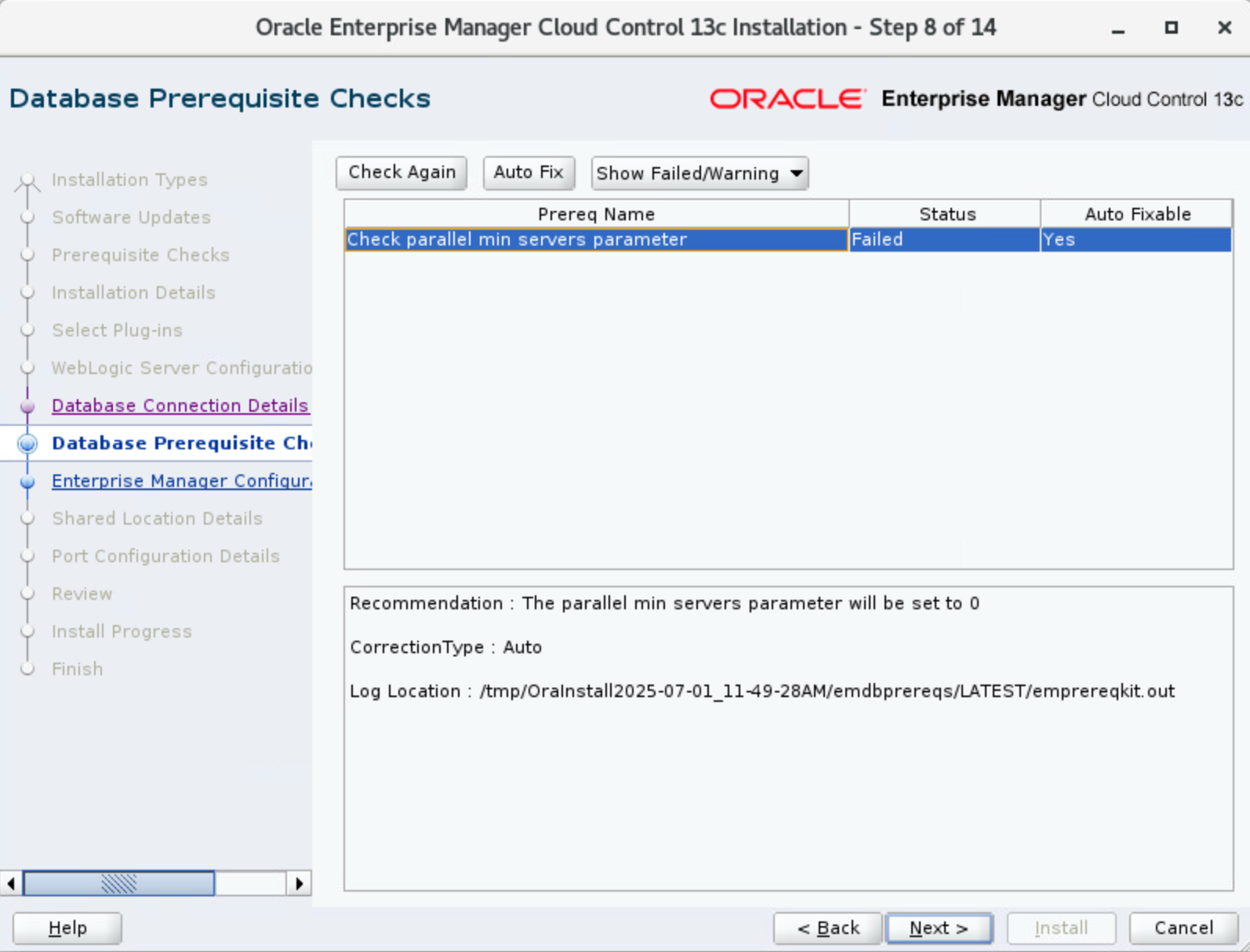

使用 Auto Fix 功能解决问题：

步骤 7： SYSMAN 密码设置

设置 EMCC 登录用户密码：

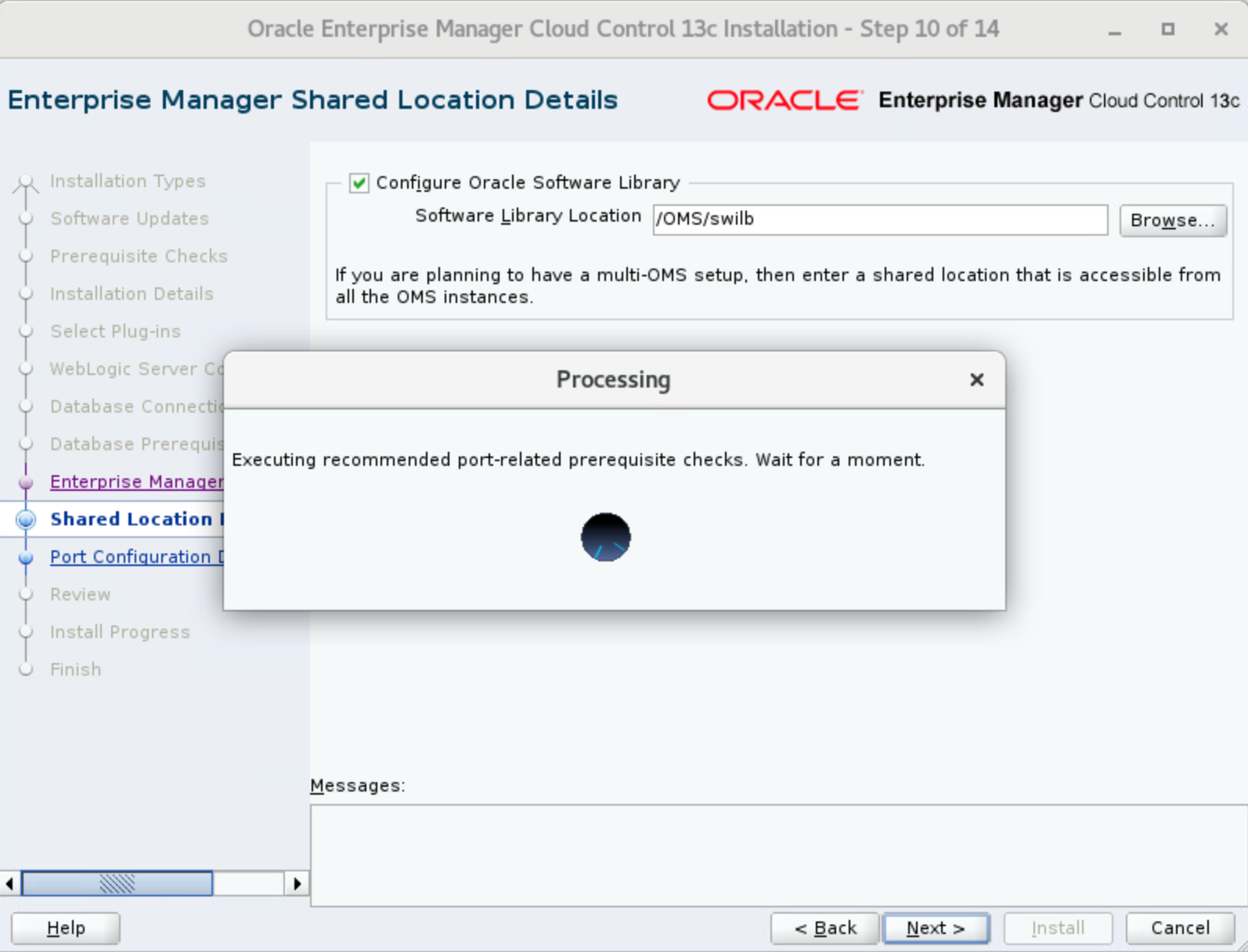

步骤 8： 软件库位置配置

重要： 选择 ACFS 共享磁盘作为软件库位置：

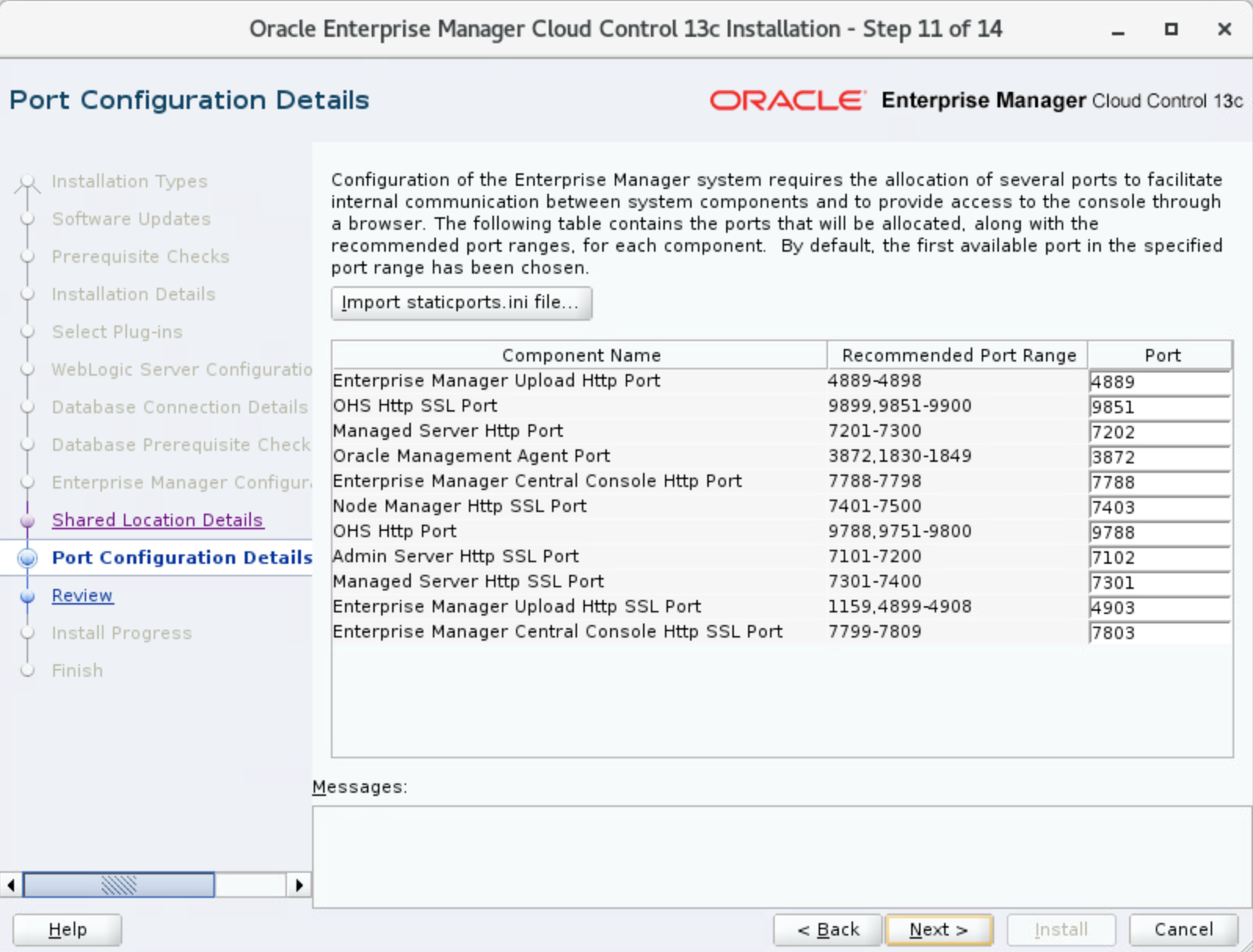

步骤 9： 端口配置确认

确认以下端口配置并开启防火墙策略：

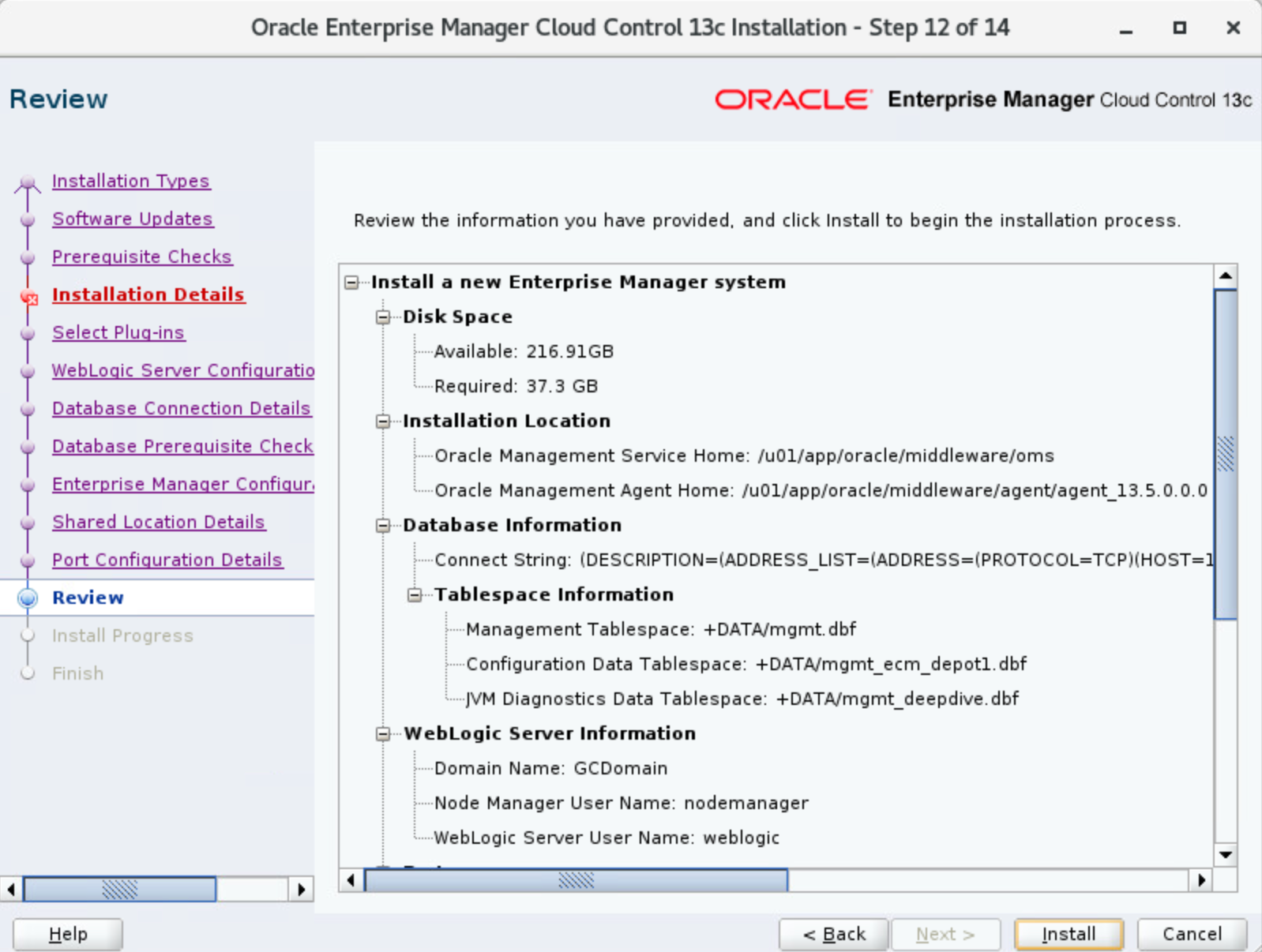

步骤 10： 开始安装

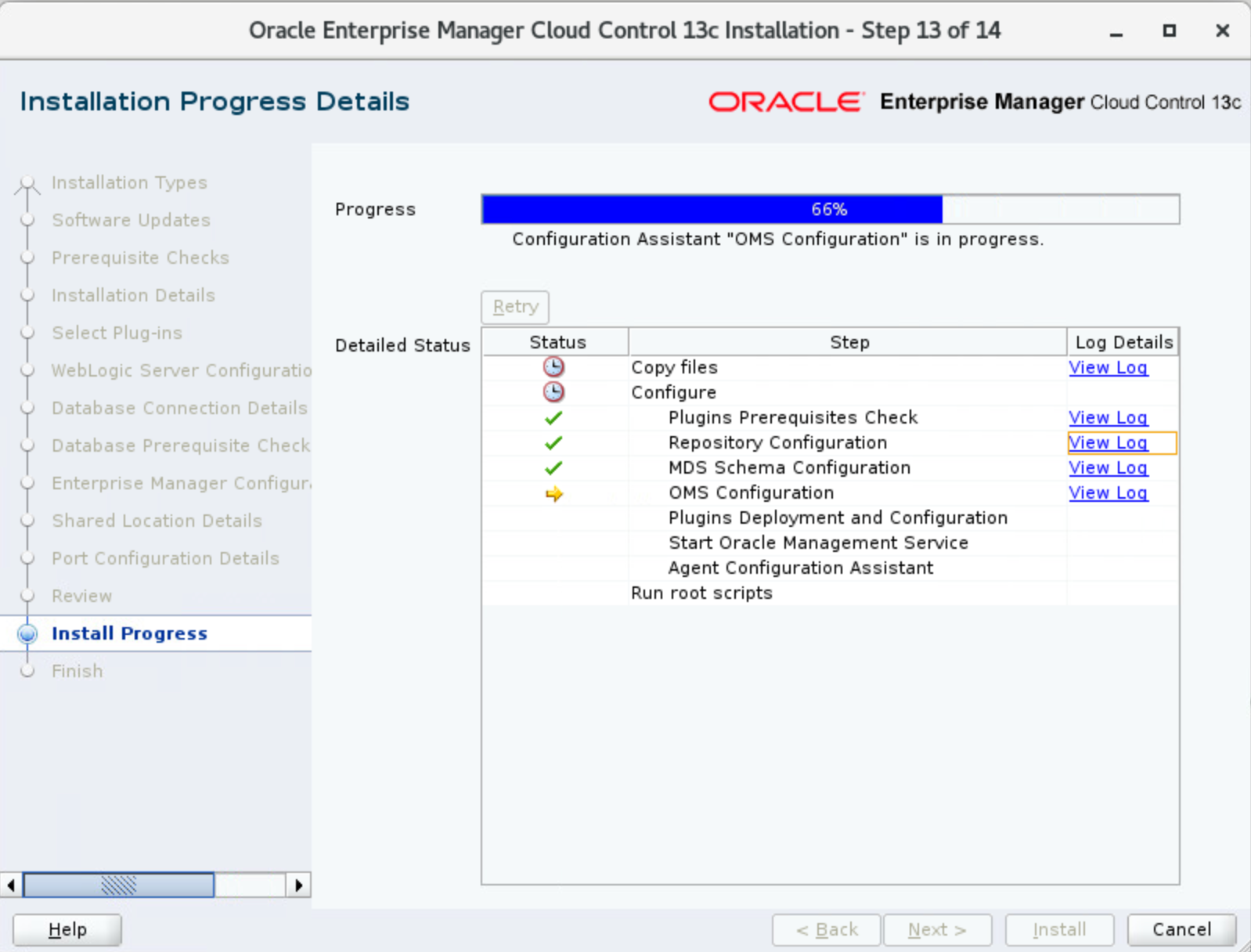

安装过程监控

等待安装完成：

后安装配置

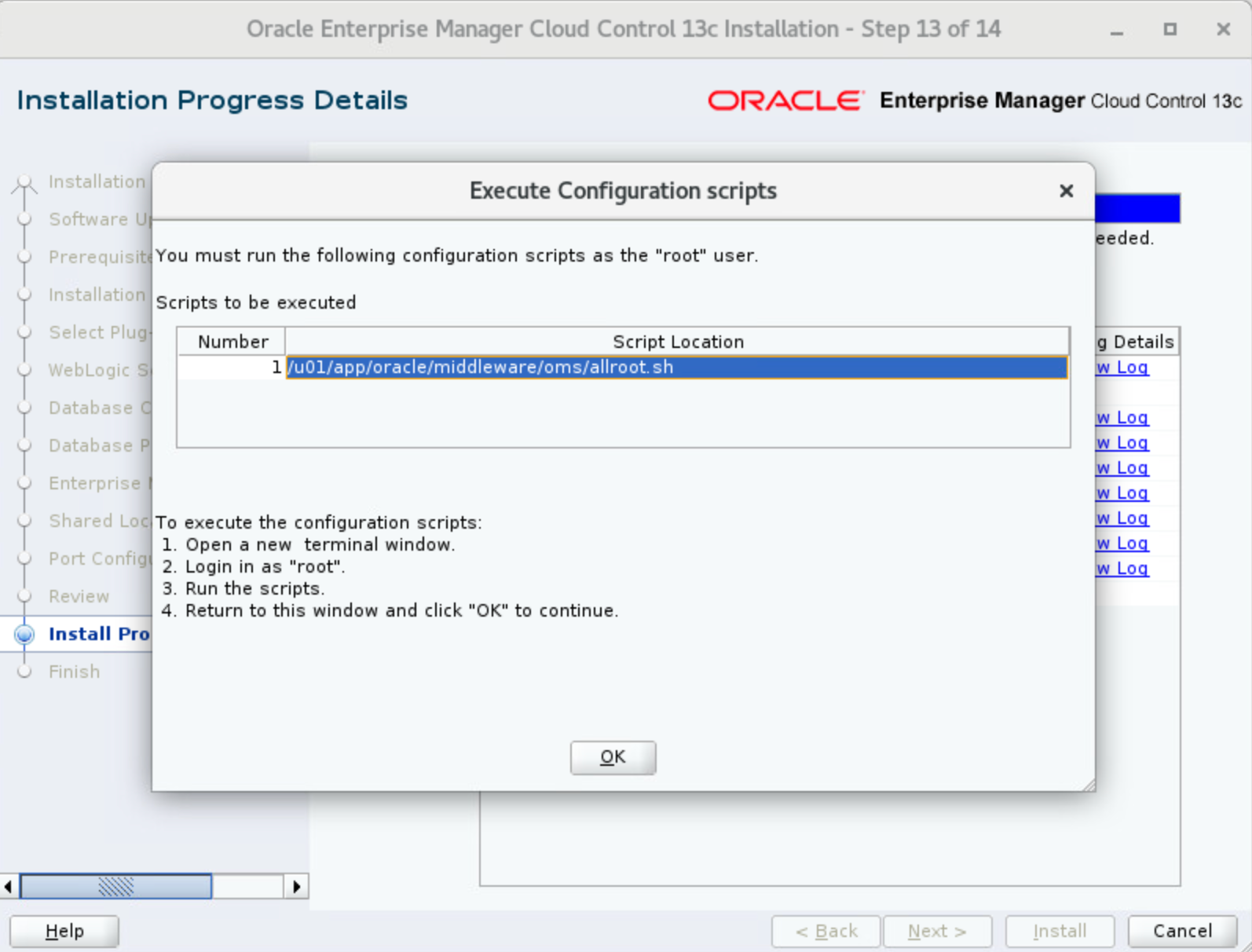

执行必要的 root 脚本：

[root@oem01:/root]# /u01/app/oracle/middleware/oms/allroot.sh

Starting to execute allroot.sh .........

Starting to execute /u01/app/oracle/middleware/oms/root.sh ......
Check /u01/app/oracle/middleware/oms/install/root_oem01_2025-07-01_14-30-28.log for the output of root script

Finished product-specific root actions.
/etc exist
Finished execution of  /u01/app/oracle/middleware/oms/root.sh ......

Starting to execute /u01/app/oracle/middleware/agent/agent_13.5.0.0.0/root.sh ......

Finished product-specific root actions.
/etc exist
Finished execution of  /u01/app/oracle/middleware/agent/agent_13.5.0.0.0/root.sh ......

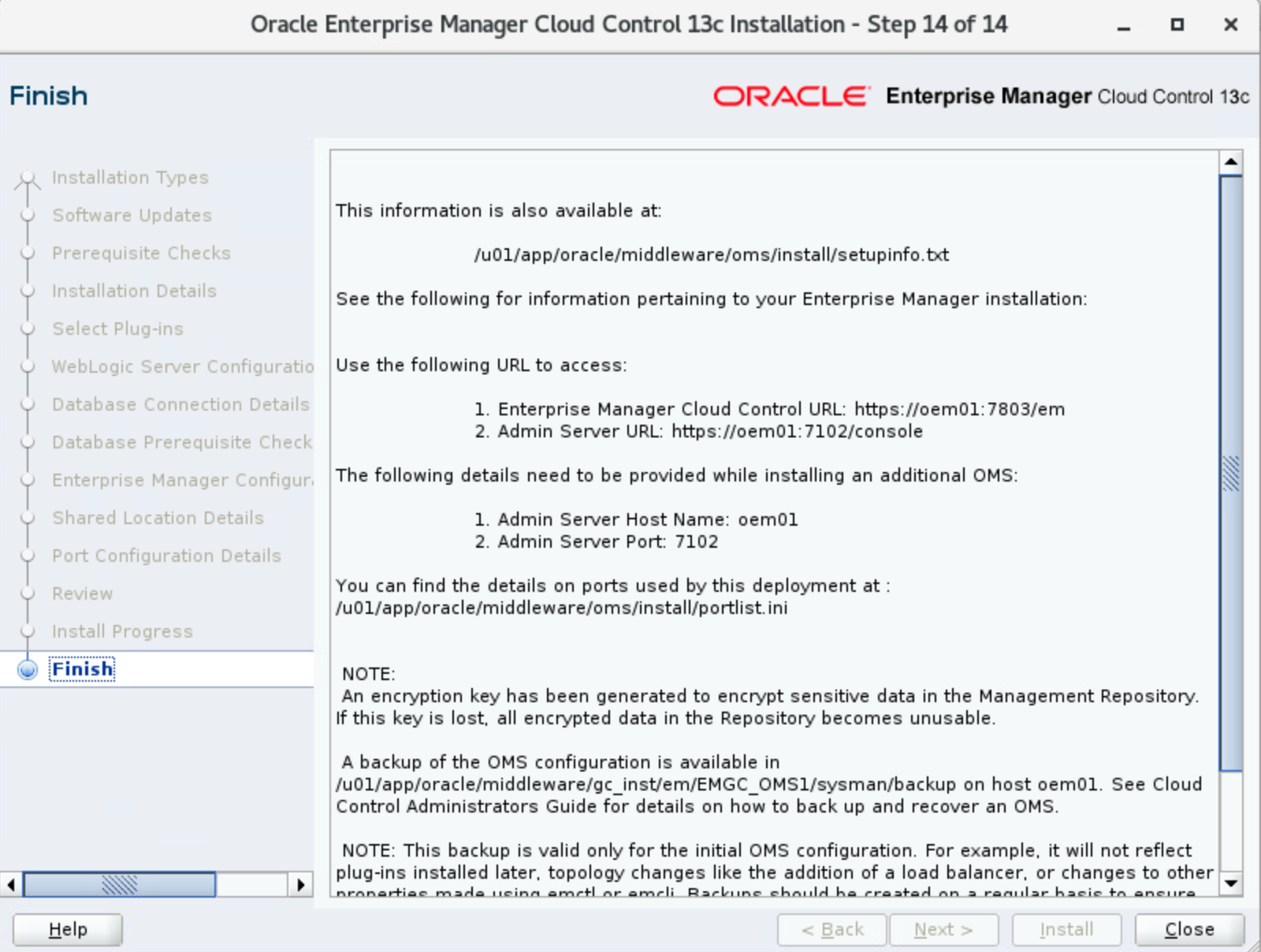

安装完成确认：

3.3 补丁安装和更新

为确保系统稳定性和安全性，需要安装最新的 Bug 修复补丁和 Release Update。

3.3.1 OMS Bug 修复补丁安装

补丁 35430934：

[oracle@oem01:/soft]$ source ~/.oms
[oracle@oem01:/soft]$ unzip -q /soft/p35430934_122140_Generic.zip
[oracle@oem01:/soft]$ cd 35430934
[oracle@oem01:/soft/35430934]$ opatch apply -silent

补丁 34153238：

[oracle@oem01:/soft/35430934]$ cd /soft
[oracle@oem01:/soft]$ unzip -q /soft/p34153238_122140_Generic.zip
[oracle@oem01:/soft]$ cd 34153238
[oracle@oem01:/soft/34153238]$ opatch apply -silent

补丁 31657681：

[oracle@oem01:/soft/34153238]$ cd /soft
[oracle@oem01:/soft]$ unzip -q /soft/p31657681_191000_Generic.zip
[oracle@oem01:/soft]$ cd 31657681
[oracle@oem01:/soft/31657681]$ opatch apply -silent

3.3.2 OMS Release Update 安装

更新 OMSPatcher：

[oracle@oem01:/soft]$ source ~/.oms
[oracle@oem01:/soft]$ unzip -qo /soft/p19999993_135000_Generic.zip -d $ORACLE_HOME
[oracle@oem01:/soft]$ omspatcher version
OMSPatcher Version: 13.9.5.25.0
OPlan Version: 12.2.0.1.16
OsysModel build: Tue Apr 28 18:16:31 PDT 2020

应用 RU 补丁：

[oracle@oem01:/soft/37439429]$ omspatcher apply

## 需要提供以下信息
Please enter OMS weblogic admin server URL(t3s://oem01:7102):>
Please enter OMS weblogic admin server username(weblogic):>
Please enter OMS weblogic admin server password:>

Enter DB user name : sys
Enter 'sys' password :

注意： 此过程可能需要较长时间，请耐心等待。

3.3.3 Agent 补丁更新

升级 AgentPatcher：

[oracle@oem01:/soft]$ source ~/.agent
[oracle@oem01:/soft]$ unzip -qo /soft/p33355570_135000_Generic.zip -d $ORACLE_HOME
[oracle@oem01:/soft]$ agentpatcher version
AgentPatcher Version: 13.9.5.10.0
OPlan Version: 12.2.0.1.16
OsysModel build: Tue Apr 28 18:16:31 PDT 2020

AgentPatcher succeeded.

应用 Agent 补丁：

# 停止 Agent 服务
[oracle@oem01:/soft]$ emctl stop agent
Oracle Enterprise Manager Cloud Control 13c Release 5
Copyright (c) 1996, 2021 Oracle Corporation.  All rights reserved.
Stopping agent ... stopped.

# 应用补丁
[oracle@oem01:/soft]$ unzip -q /soft/p37439438_135000_Generic.zip
[oracle@oem01:/soft]$ cd /soft/37439438
[oracle@emcc:/soft/37439438]$ agentpatcher apply

3.4 安装后验证

验证 OMS 服务状态

[oracle@oem01:/home/oracle]$ source ~/.oms
[oracle@oem01:/home/oracle]$ emctl status oms
Oracle Enterprise Manager Cloud Control 13c Release 5
Copyright (c) 1996, 2021 Oracle Corporation.  All rights reserved.
WebTier is Up
Oracle Management Server is Up
JVMD Engine is Up

详细状态检查：

[oracle@oem01:/home/oracle]$ emctl status oms -details
Oracle Enterprise Manager Cloud Control 13c Release 5
Copyright (c) 1996, 2021 Oracle Corporation.  All rights reserved.
Console Server Host        : oem01
HTTP Console Port          : 7788
HTTPS Console Port         : 7803
HTTP Upload Port           : 4889
HTTPS Upload Port          : 4903
EM Instance Home           : /u01/app/oracle/middleware/gc_inst/em/EMGC_OMS1
OMS Log Directory Location : /u01/app/oracle/middleware/gc_inst/em/EMGC_OMS1/sysman/log
OMS is not configured with SLB or virtual hostname
Agent Upload is locked.
OMS Console is locked.
Active CA ID: 1
Console URL: https://oem01:7803/em
Upload URL: https://oem01:4903/empbs/upload

WLS Domain Information
Domain Name            : GCDomain
Admin Server Host      : oem01
Admin Server HTTPS Port: 7102
Admin Server is RUNNING

Oracle Management Server Information
Managed Server Instance Name: EMGC_OMS1
Oracle Management Server Instance Host: oem01
WebTier is Up
Oracle Management Server is Up
JVMD Engine is Up

验证 Agent 服务状态

[oracle@oem01:/home/oracle]$ source ~/.agent
[oracle@oem01:/home/oracle]$ emctl status agent
Oracle Enterprise Manager Cloud Control 13c Release 5
Copyright (c) 1996, 2021 Oracle Corporation.  All rights reserved.
---------------------------------------------------------------
Agent Version          : 13.5.0.0.0
OMS Version            : 13.5.0.0.0
Protocol Version       : 12.1.0.1.0
Agent Home             : /u01/app/oracle/middleware/agent/agent_inst
Agent Log Directory    : /u01/app/oracle/middleware/agent/agent_inst/sysman/log
Agent Binaries         : /u01/app/oracle/middleware/agent/agent_13.5.0.0.0
Core JAR Location      : /u01/app/oracle/middleware/agent/agent_13.5.0.0.0/jlib
Agent Process ID       : 11756
Parent Process ID      : 11635
Agent URL              : https://oem01:3872/emd/main/
Local Agent URL in NAT : https://oem01:3872/emd/main/
Repository URL         : https://oem01:4903/empbs/upload
Started at             : 2025-07-01 17:10:55
Started by user        : oracle
Operating System       : Linux version 5.4.17-2102.201.3.el7uek.x86_64 (amd64)
Number of Targets      : 36
Last Reload            : (none)
Last successful upload                       : 2025-07-01 17:12:51
Last attempted upload                        : 2025-07-01 17:12:51
Total Megabytes of XML files uploaded so far : 0.03
Number of XML files pending upload           : 0
Size of XML files pending upload(MB)         : 0
Available disk space on upload filesystem    : 68.52%
Collection Status                            : Collections enabled
Heartbeat Status                             : Ok
Last attempted heartbeat to OMS              : 2025-07-01 17:12:13
Last successful heartbeat to OMS             : 2025-07-01 17:12:13
Next scheduled heartbeat to OMS              : 2025-07-01 17:13:13

---------------------------------------------------------------
Agent is Running and Ready

3.5 第二节点 OMS 部署

为实现真正的高可用性，需要在第二个节点部署额外的 OMS 实例。

3.5.1 添加 Agent 到第二节点

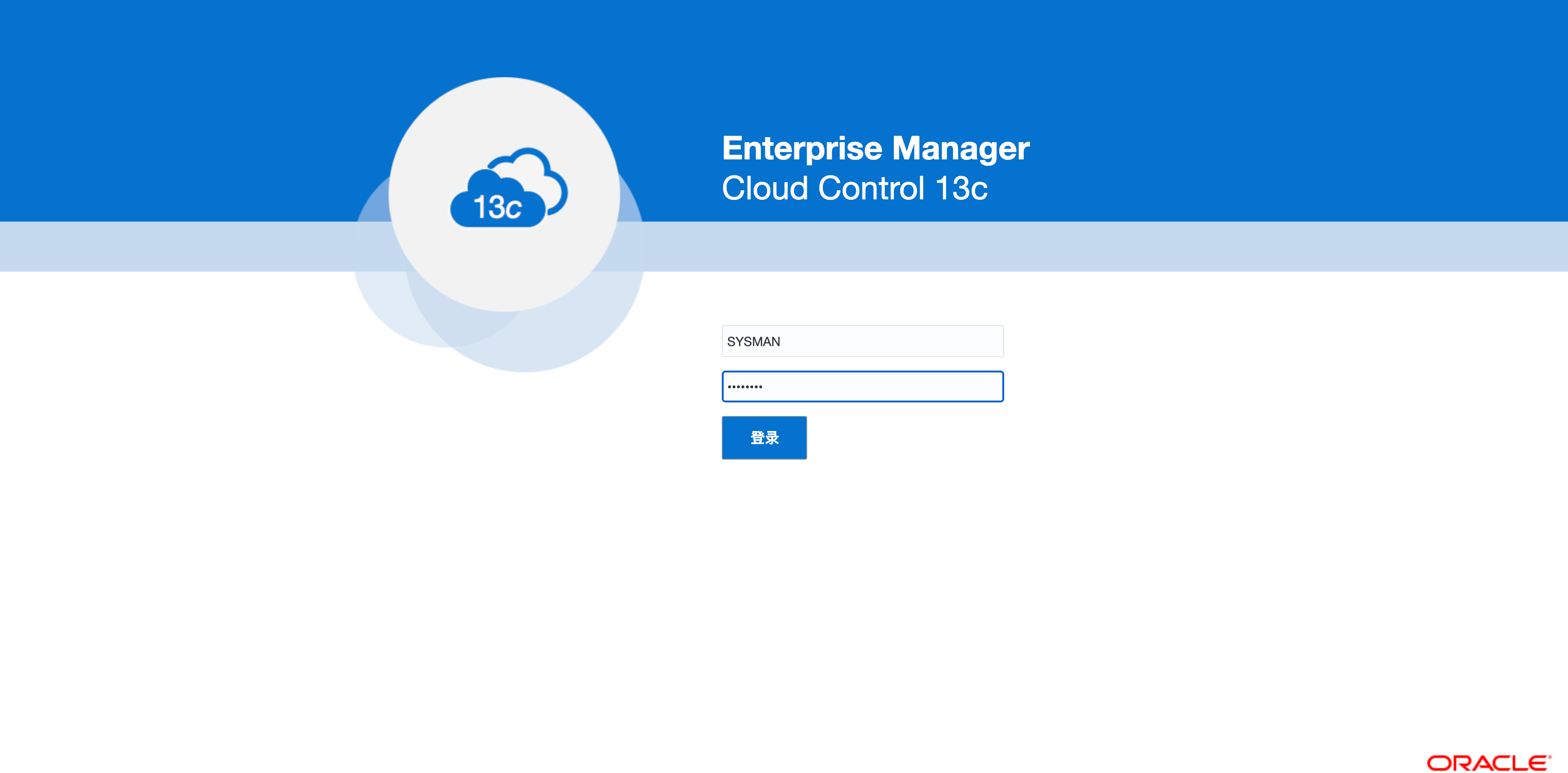

登录 EMCC 控制台（https://192.168.6.80:7803/em）进行第二节点的 Agent 部署：

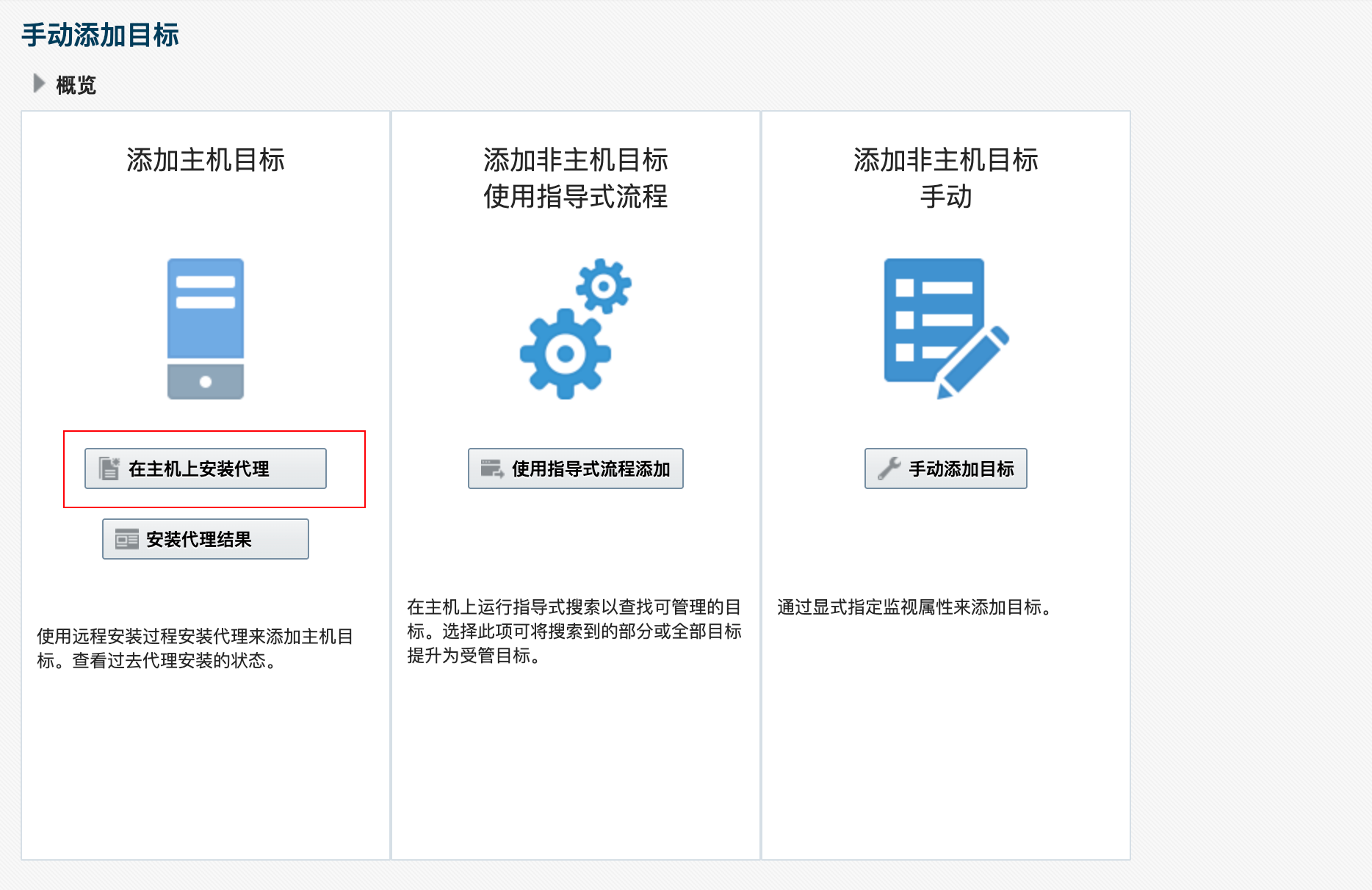

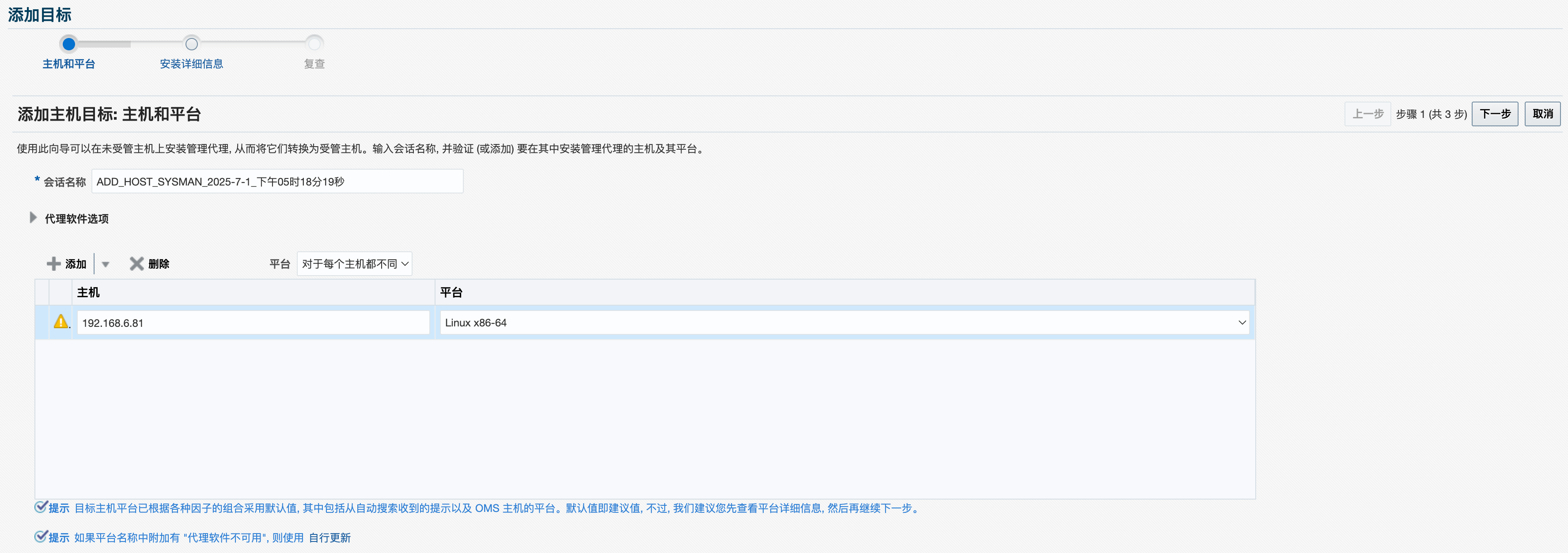

导航到 Agent 部署页面：

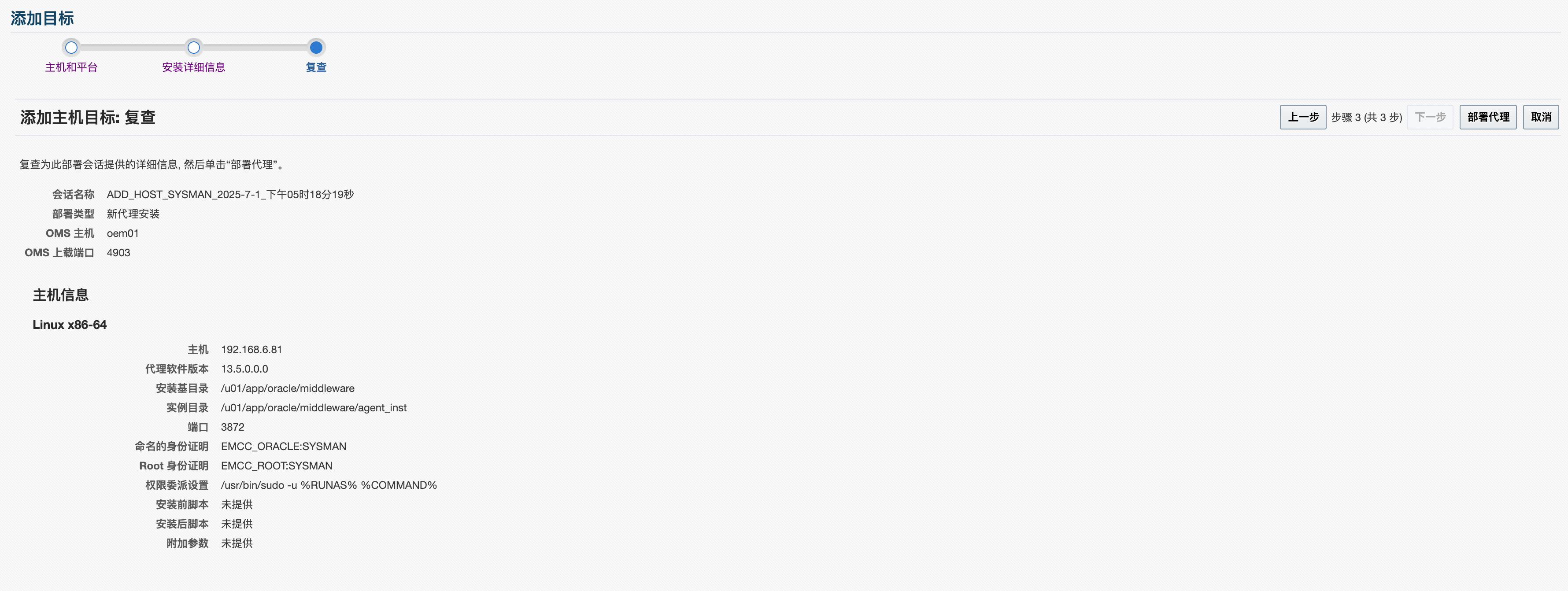

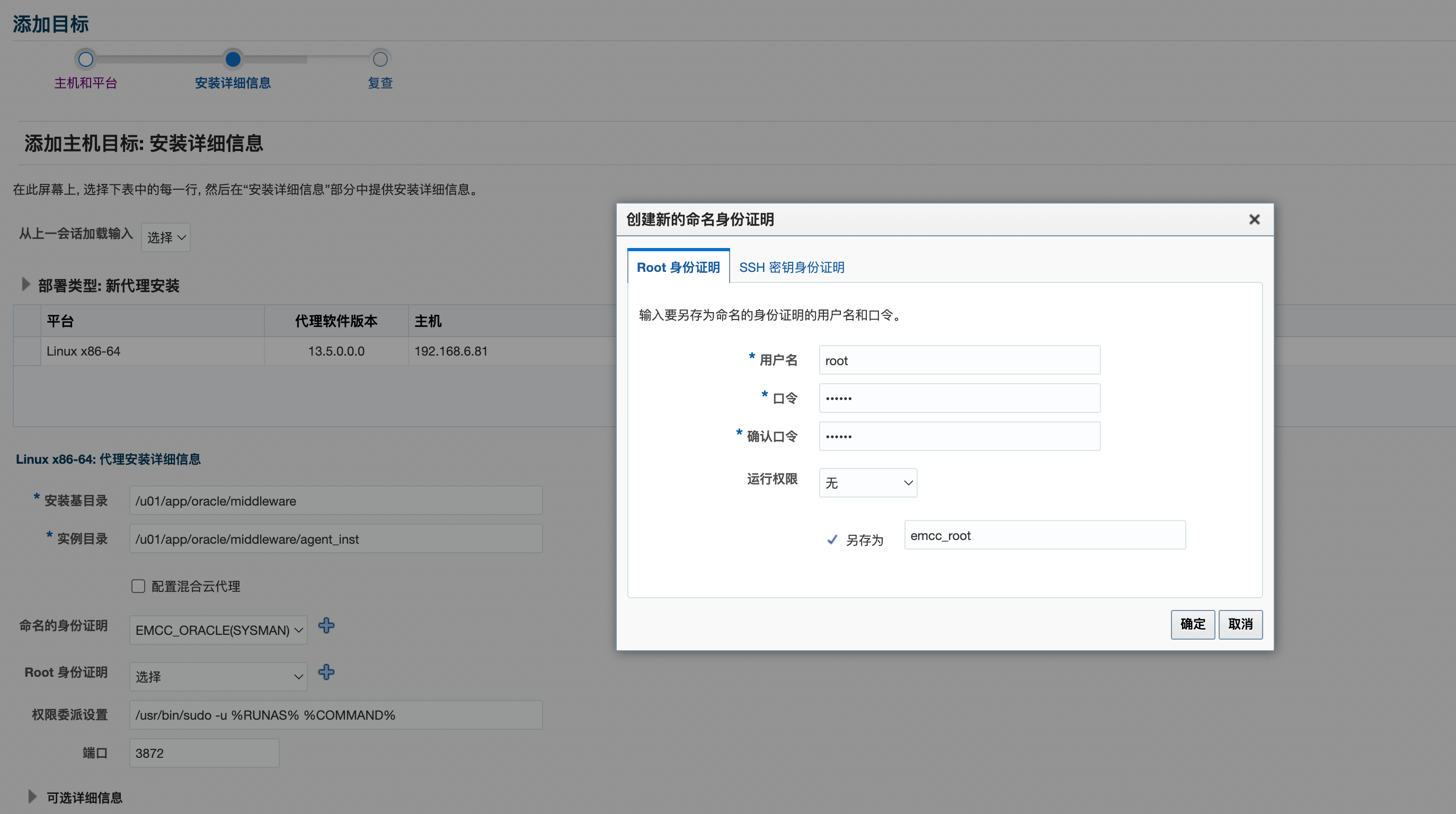

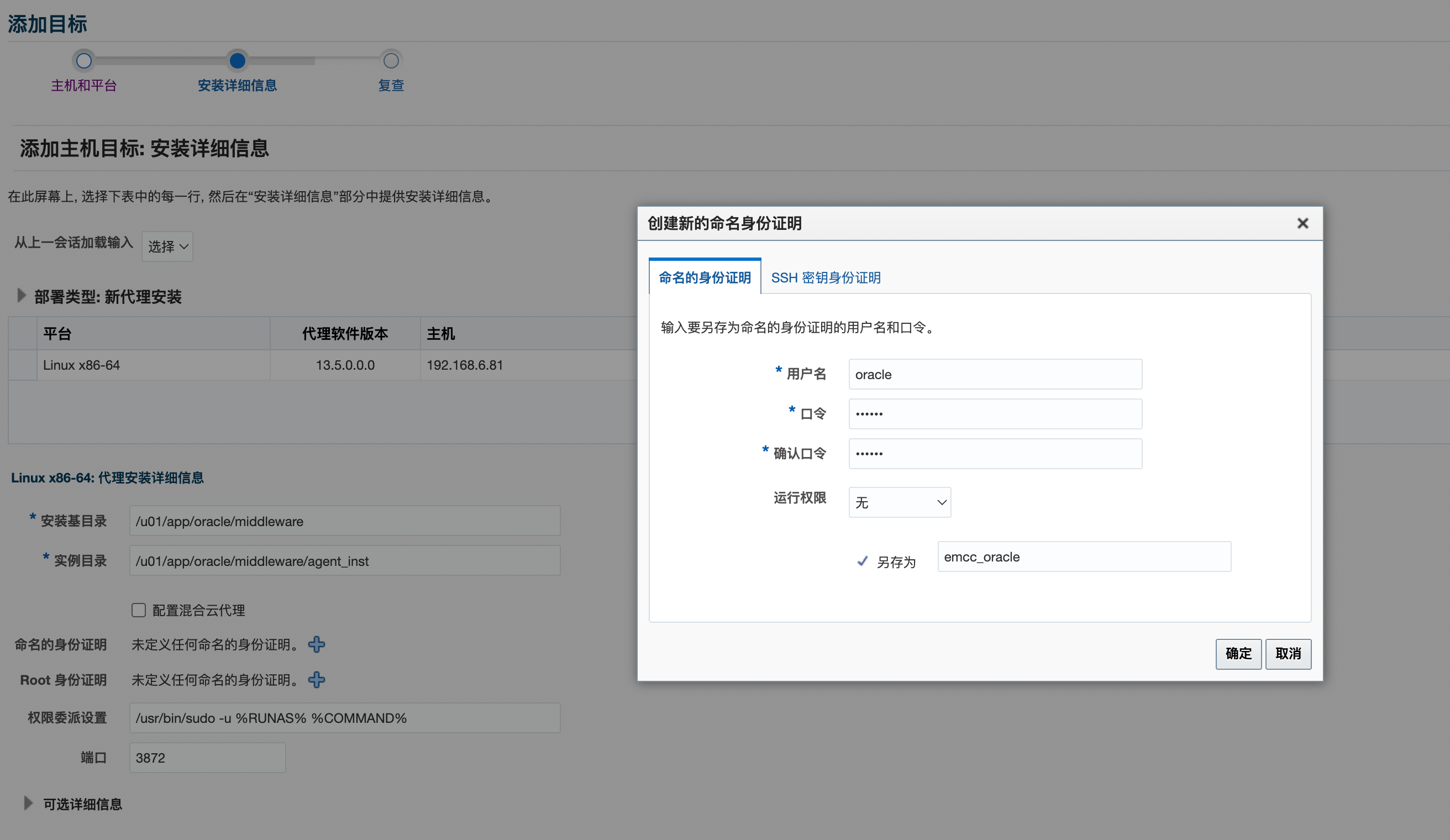

配置 Agent 部署参数：

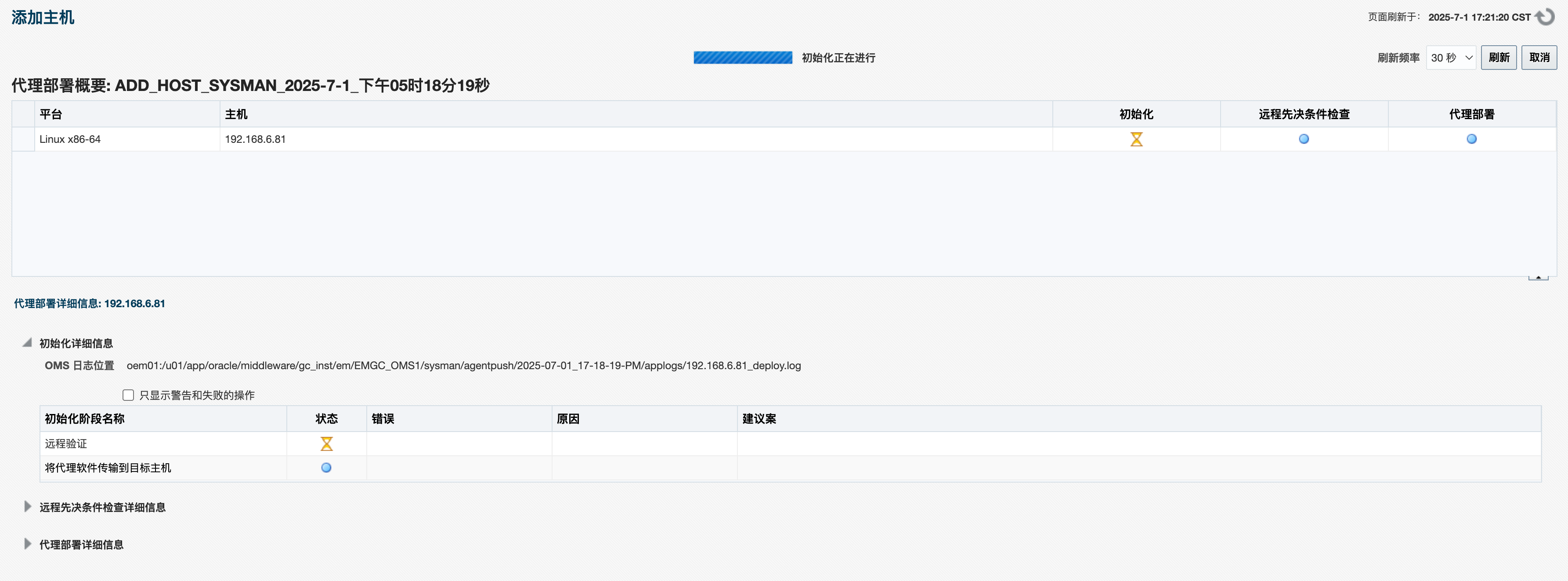

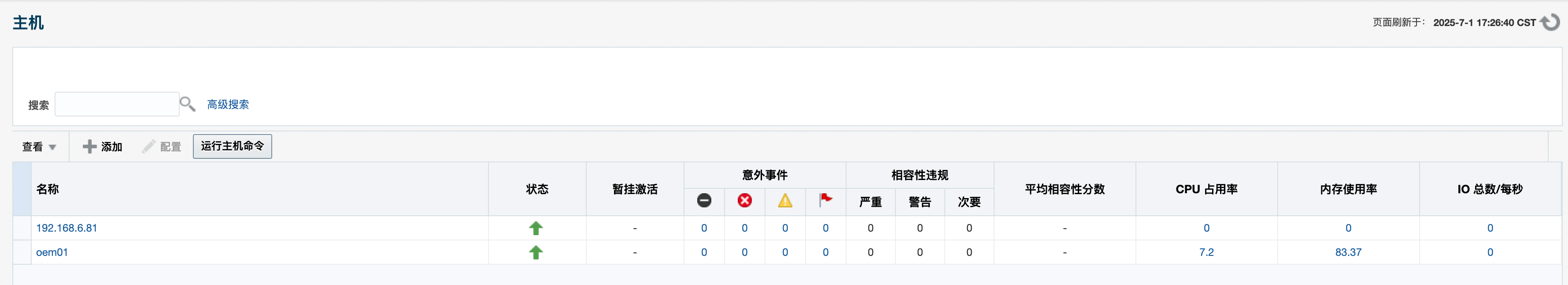

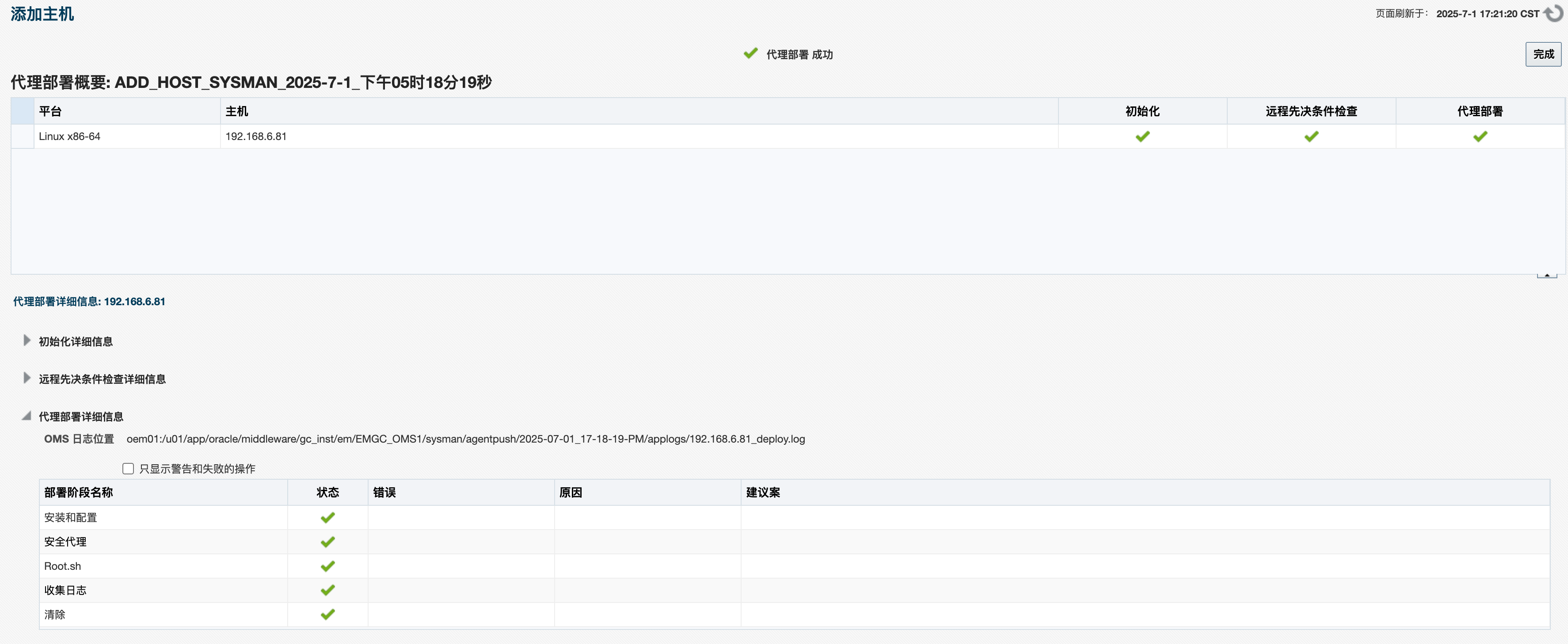

等待部署完成：

3.5.2 添加 OMS 节点

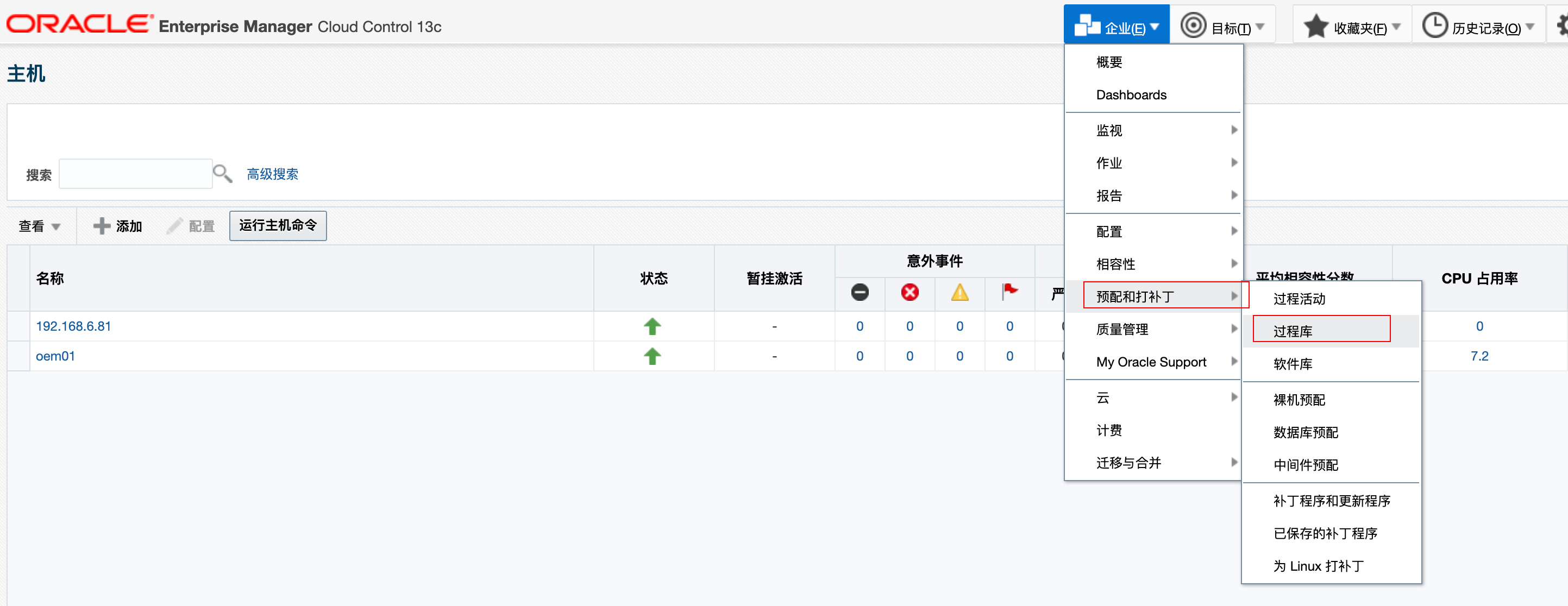

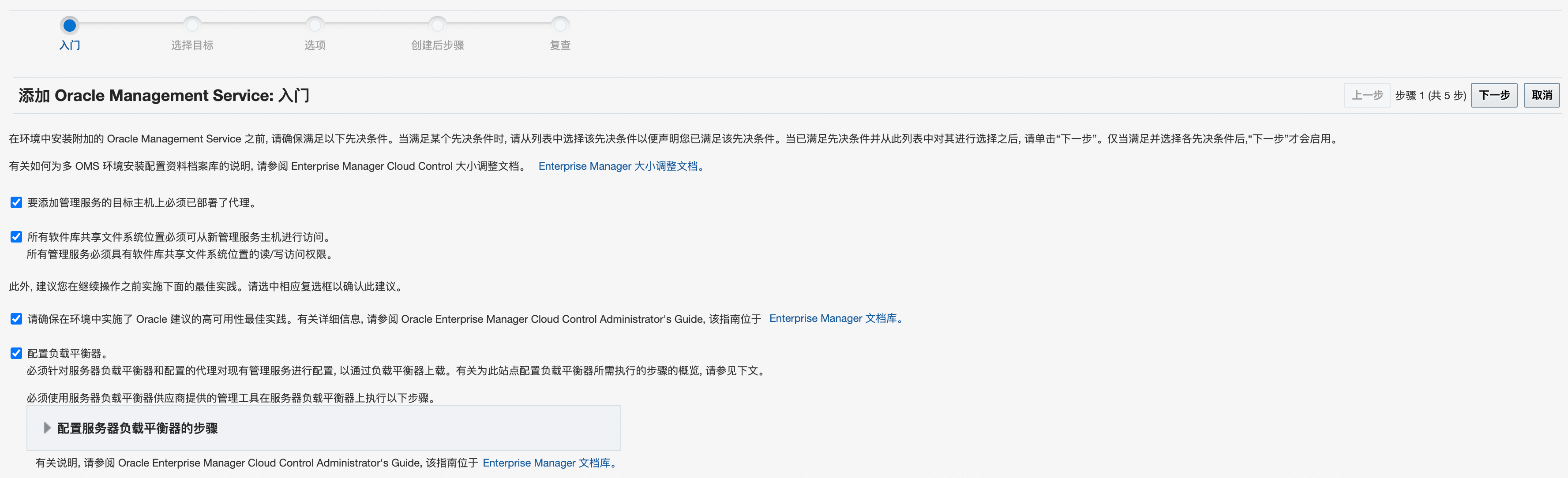

通过 EMCC 的过程库添加第二个 OMS 节点：

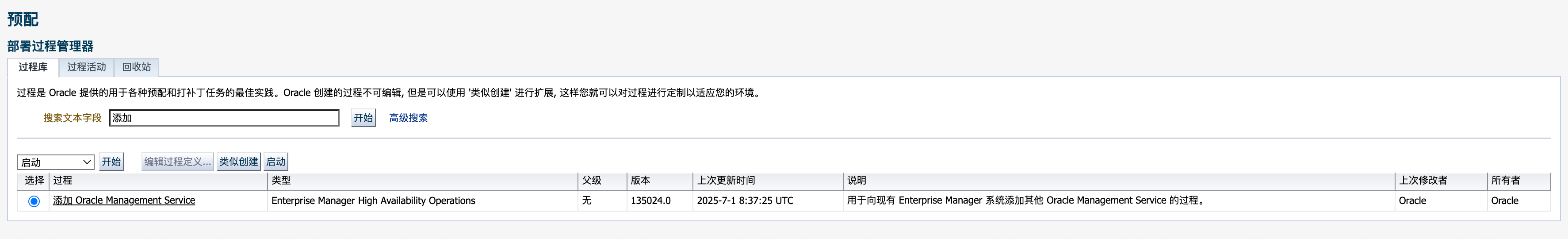

搜索”添加”相关的过程：

重要提醒： 确保每个 OMS 节点的端口配置保持一致，以简化后续维护工作。

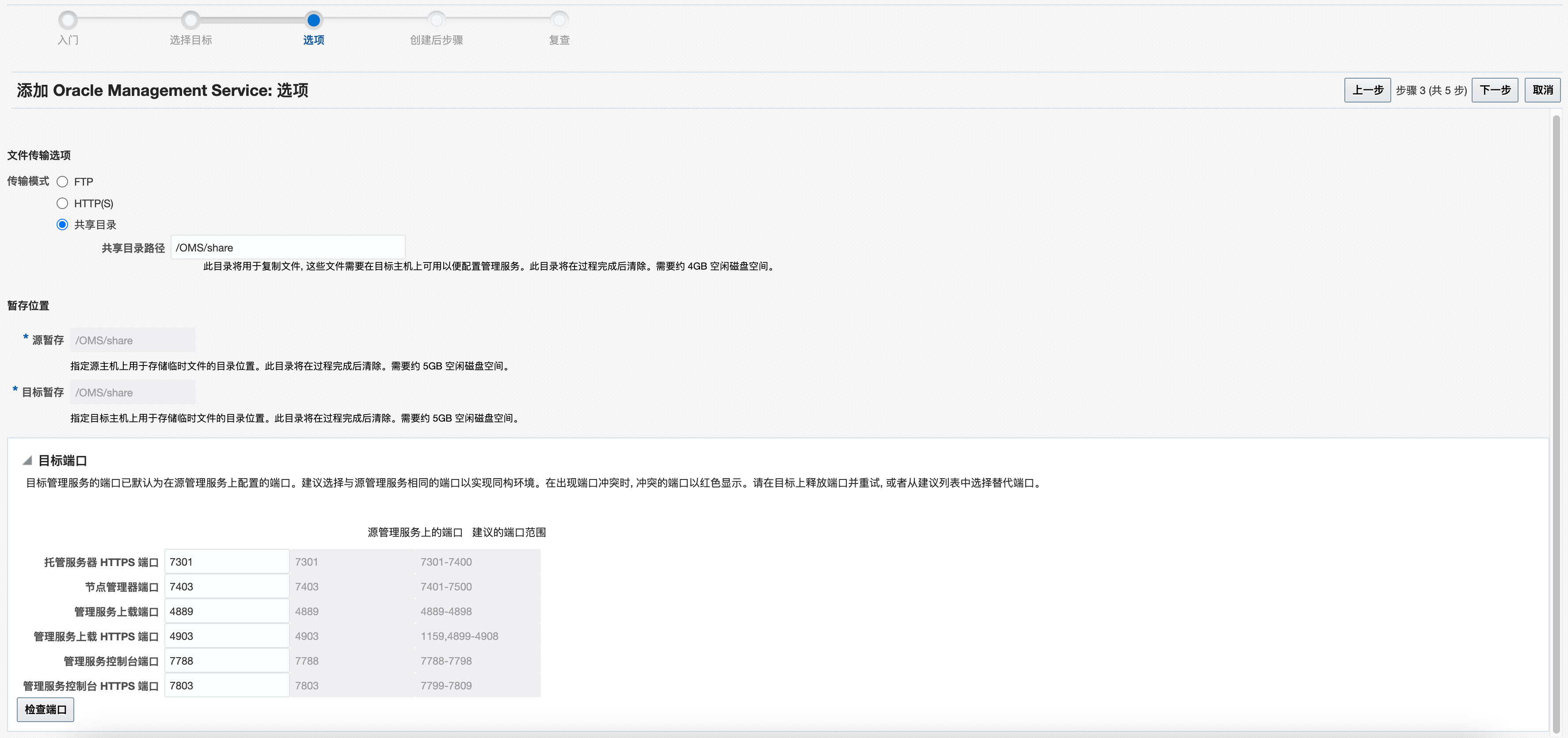

创建共享目录：

[oracle@oem01:/OMS]$ mkdir /OMS/share

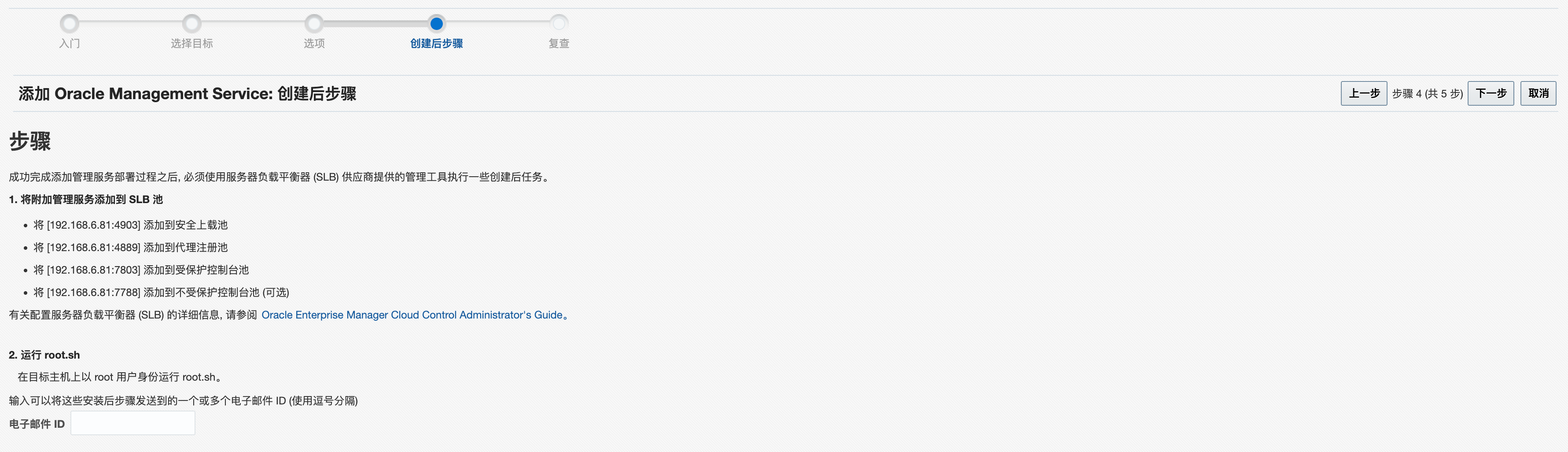

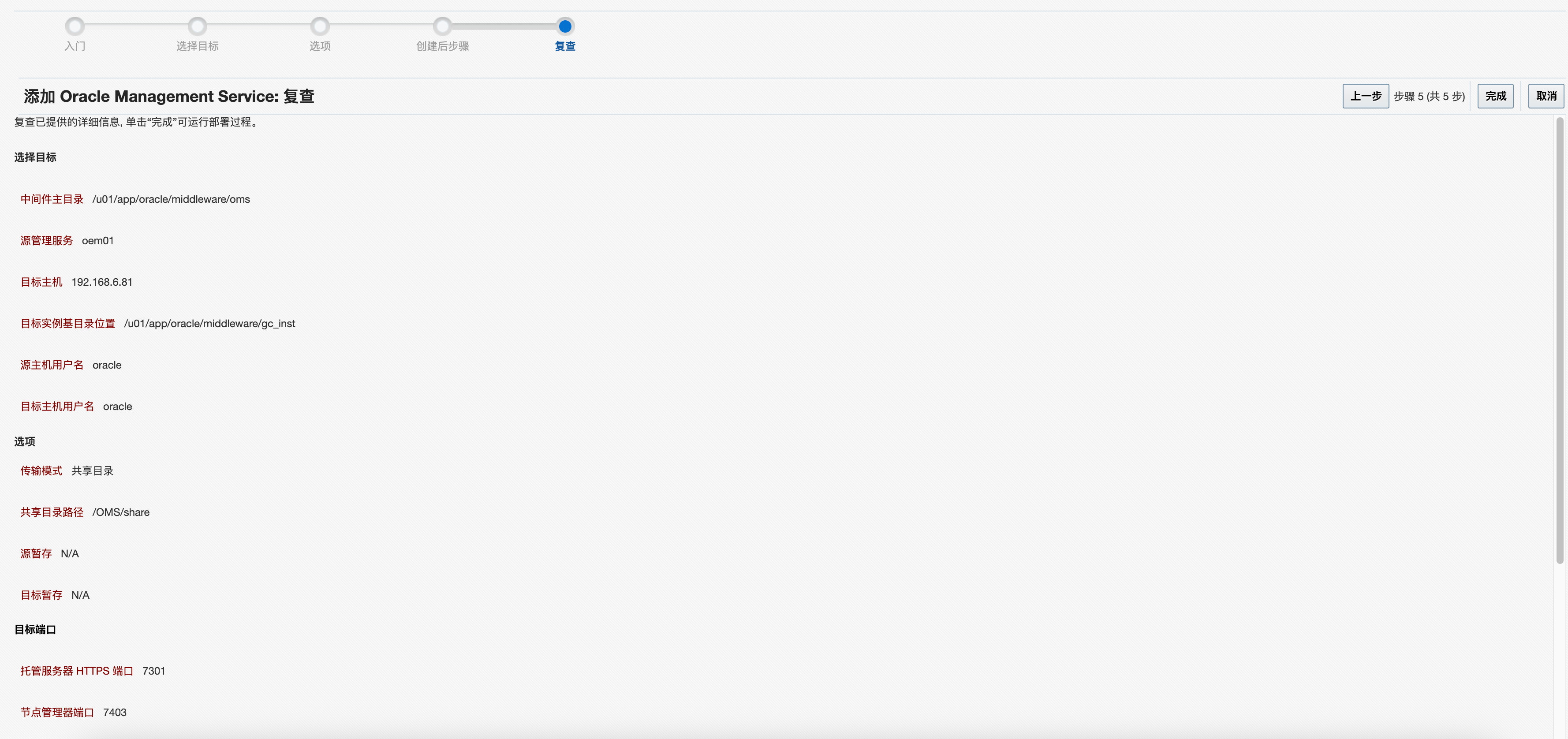

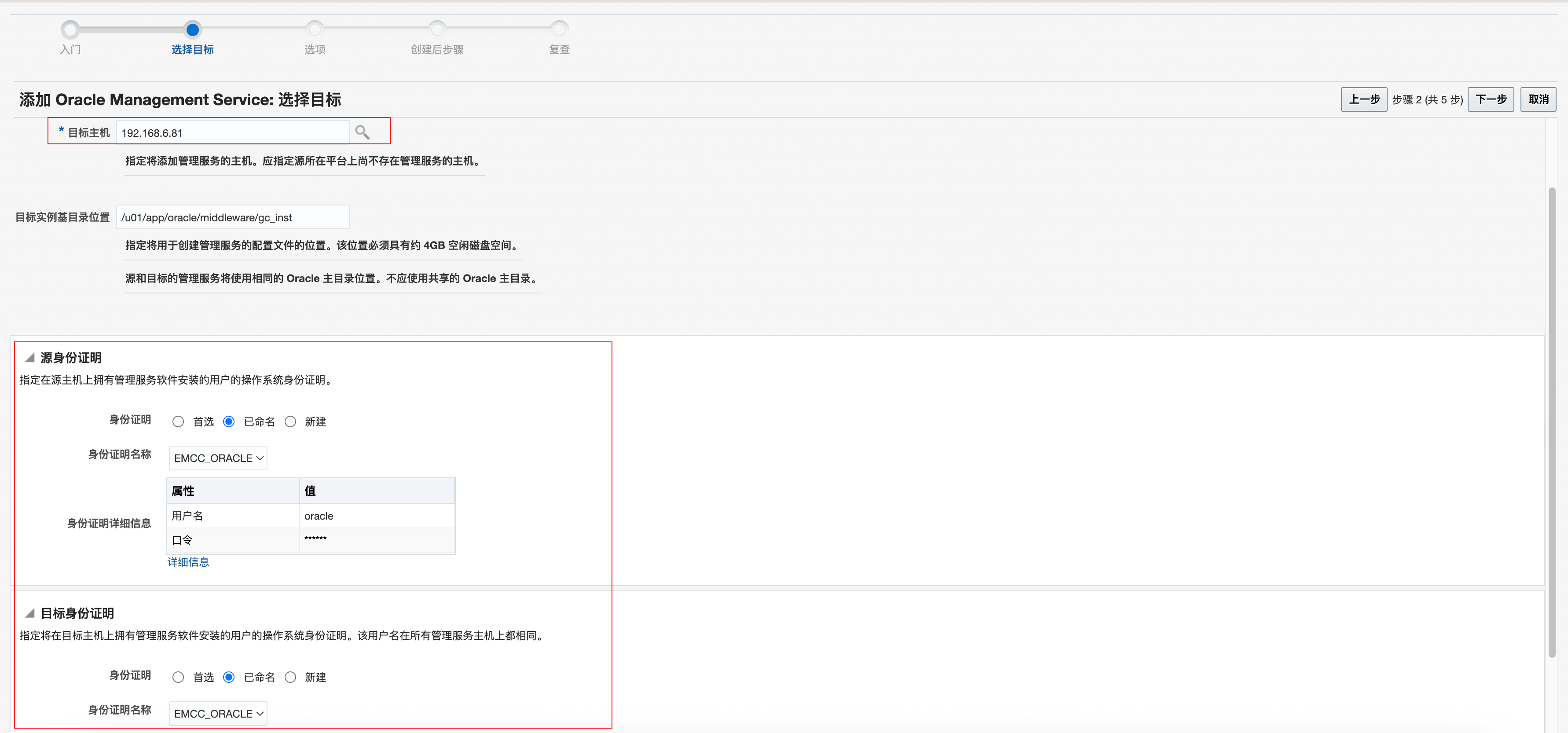

继续配置向导：

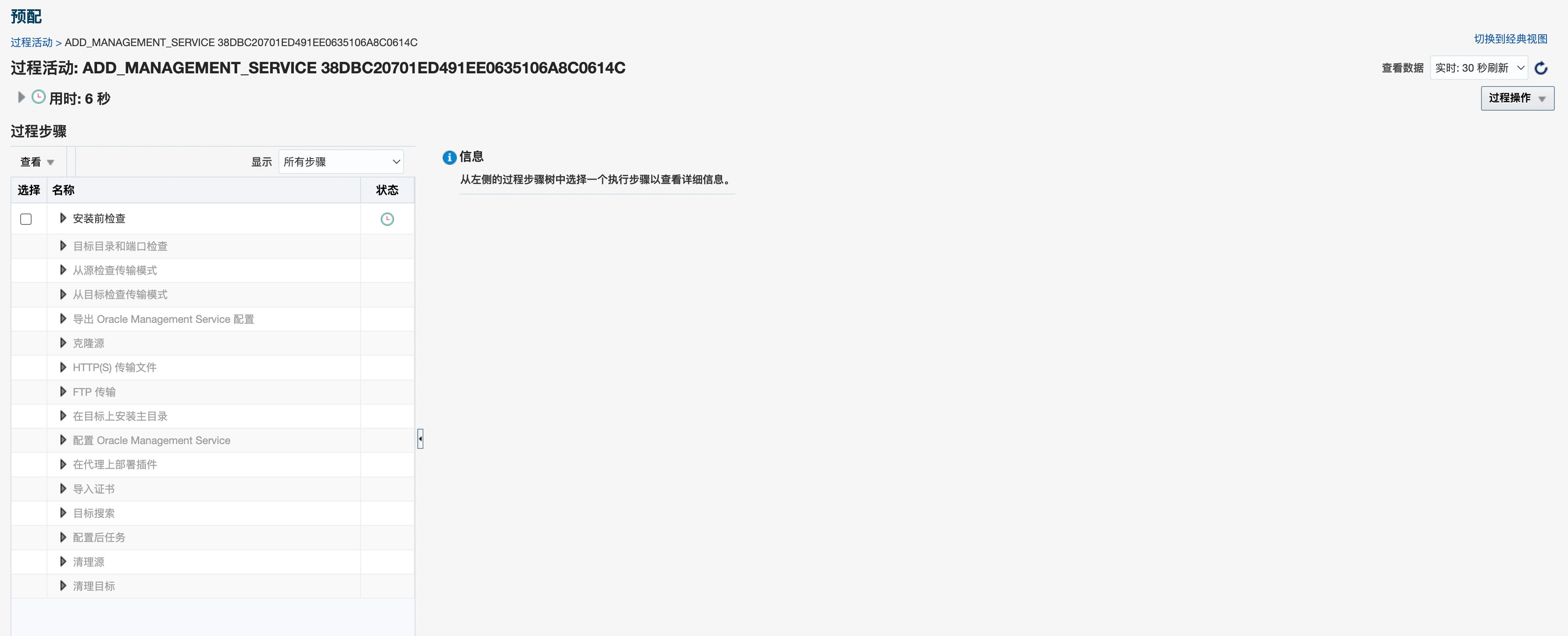

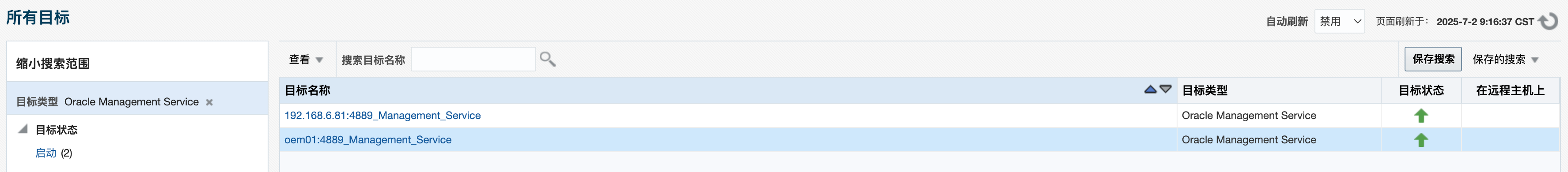

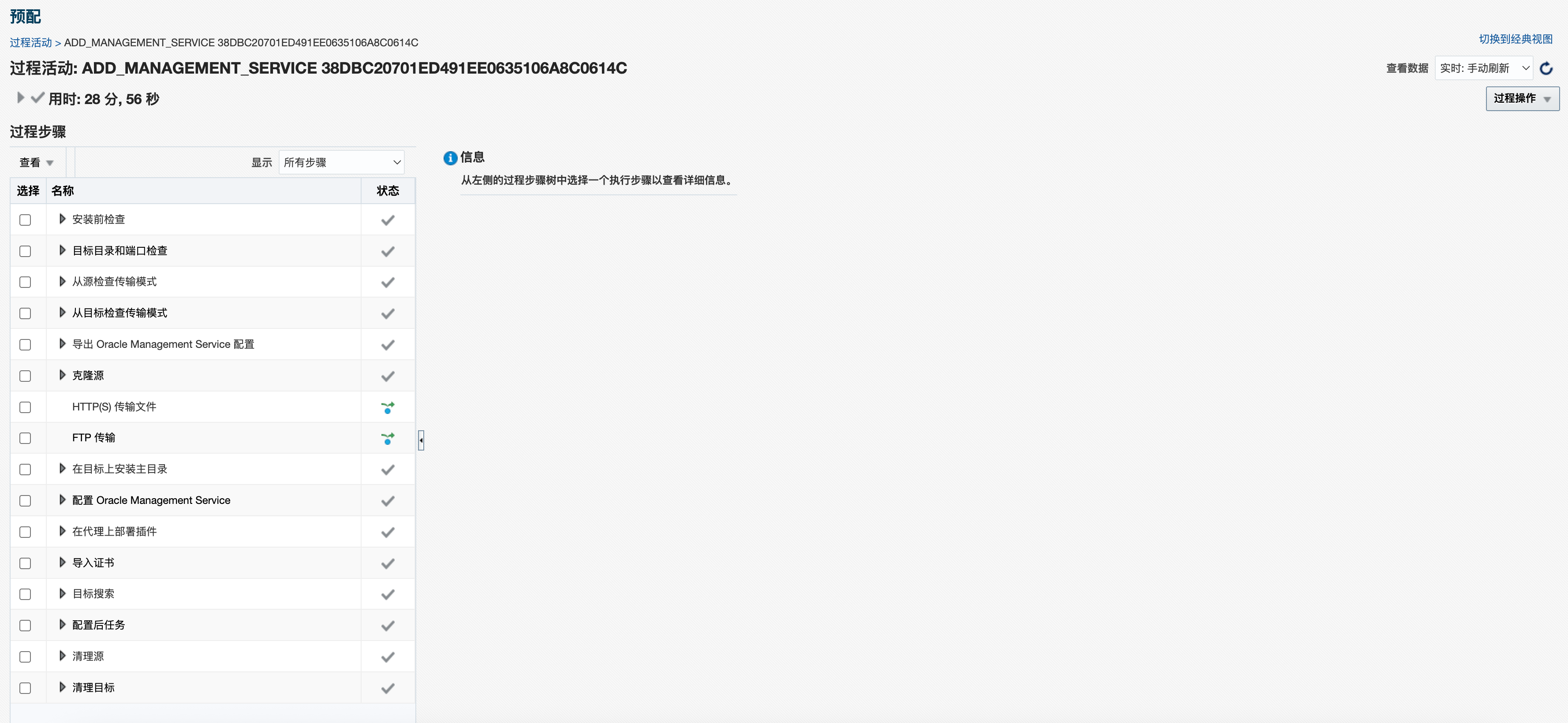

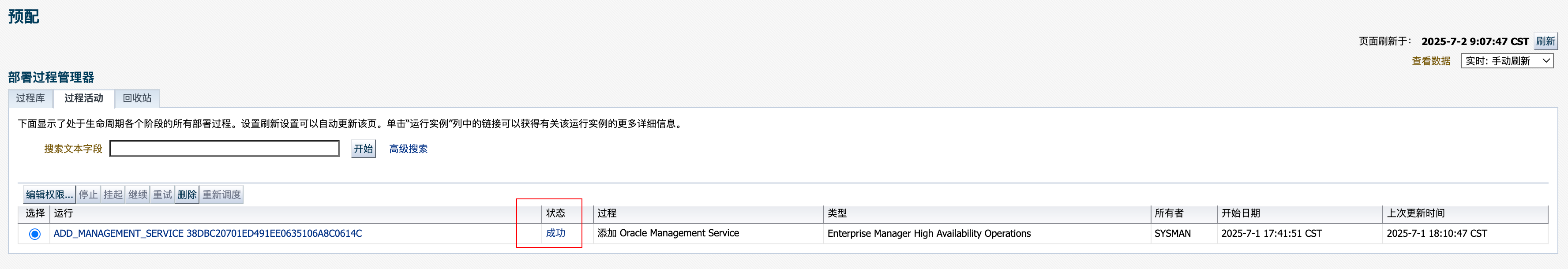

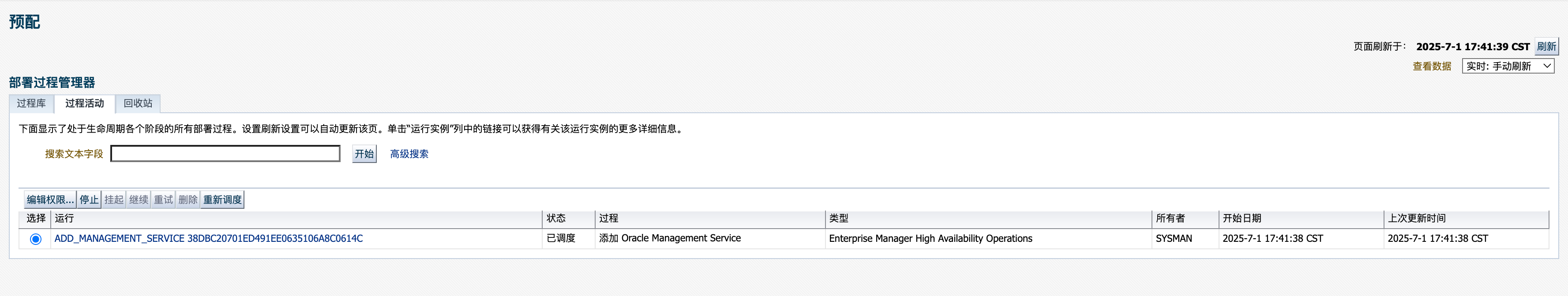

等待第二节点部署完成：

第四阶段：高可用性验证

完成集群部署后，需要验证高可用性功能是否正常工作。

4.1 多节点访问验证

验证两个节点都可以正常提供服务：

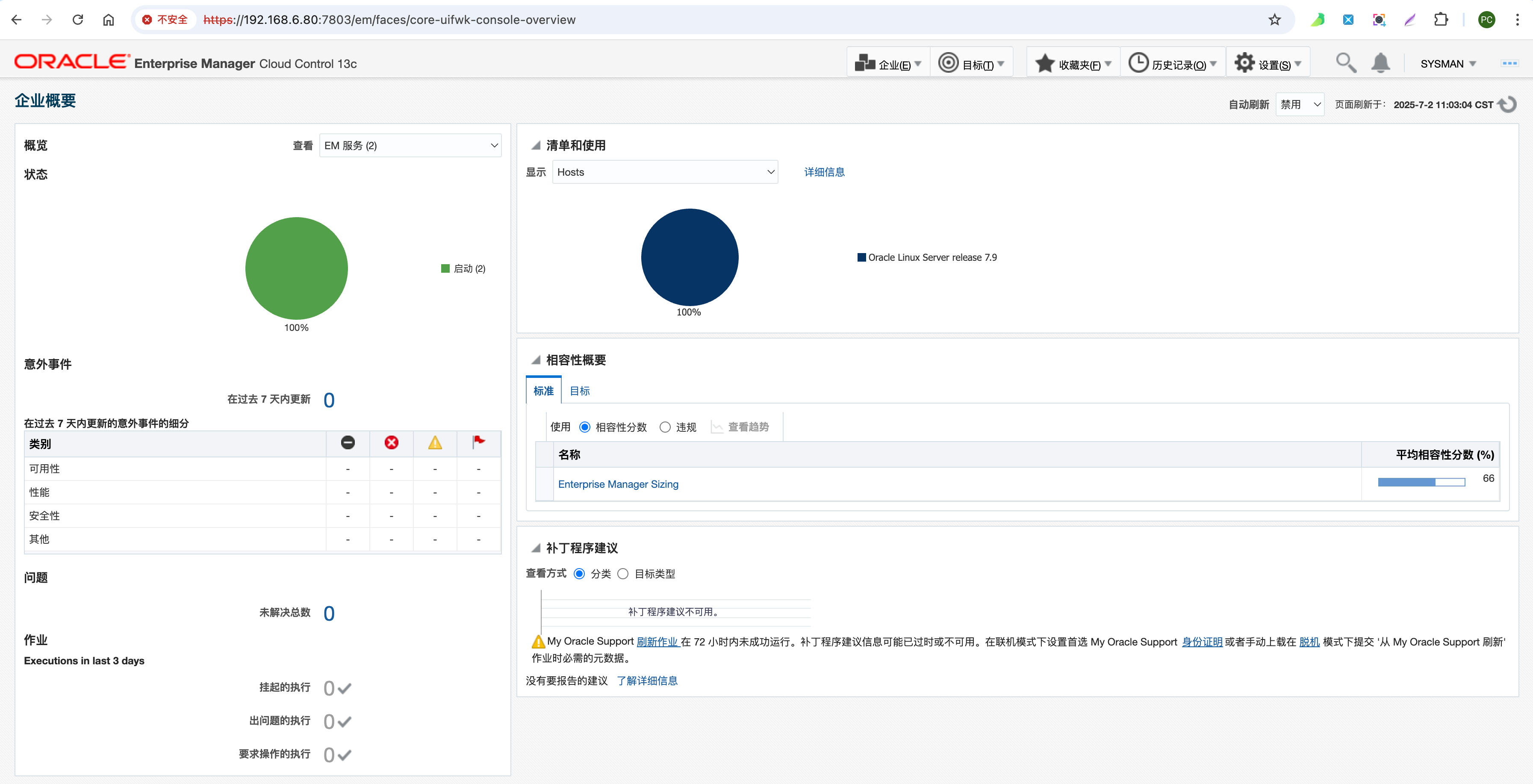

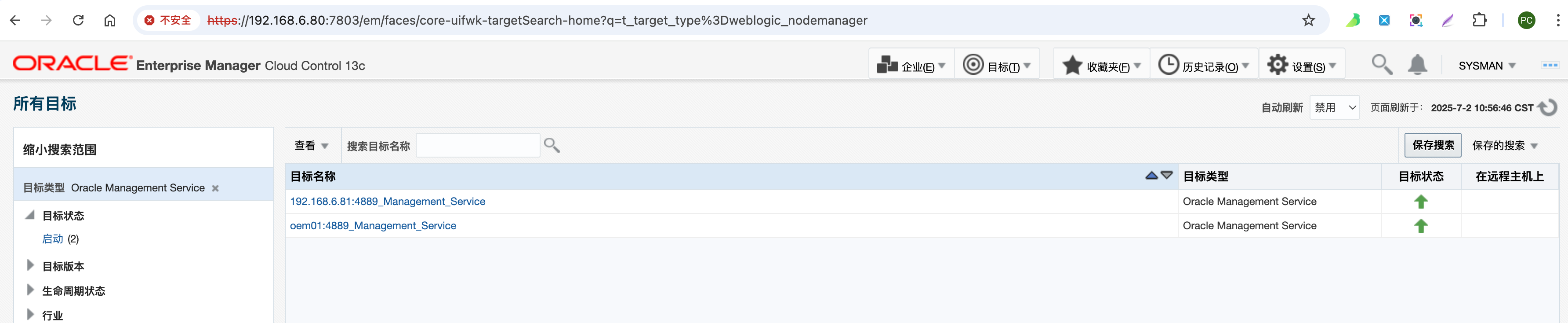

节点 1 访问： https://192.168.6.80:7803/em

节点 2 访问： https://192.168.6.81:7803/em

4.2 故障转移测试

模拟节点故障，验证系统的容错能力：

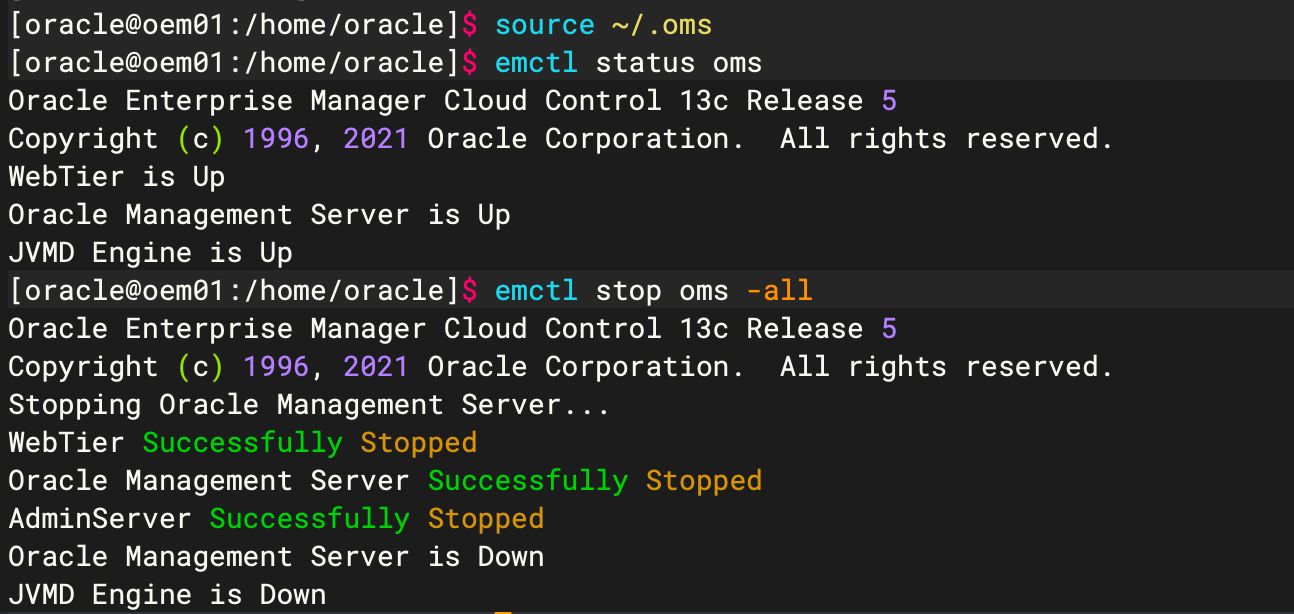

## 关闭节点1的 OMS 服务
source ~/.oms
emctl status oms
emctl stop oms -all

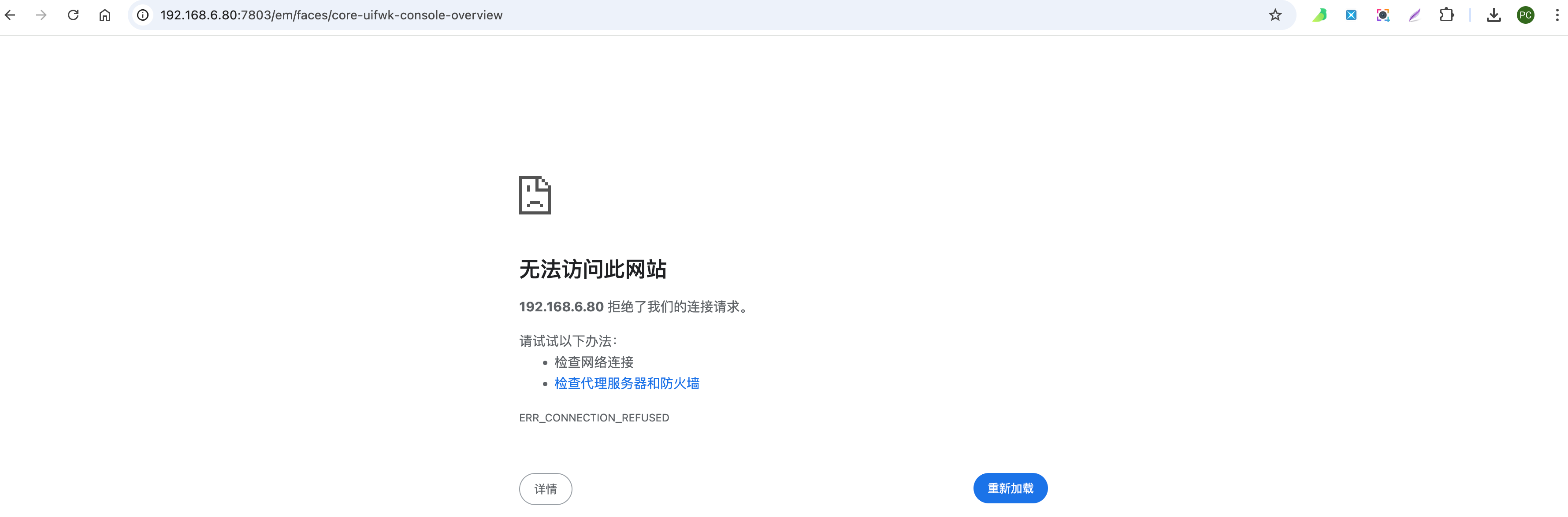

验证节点 1 已无法访问：

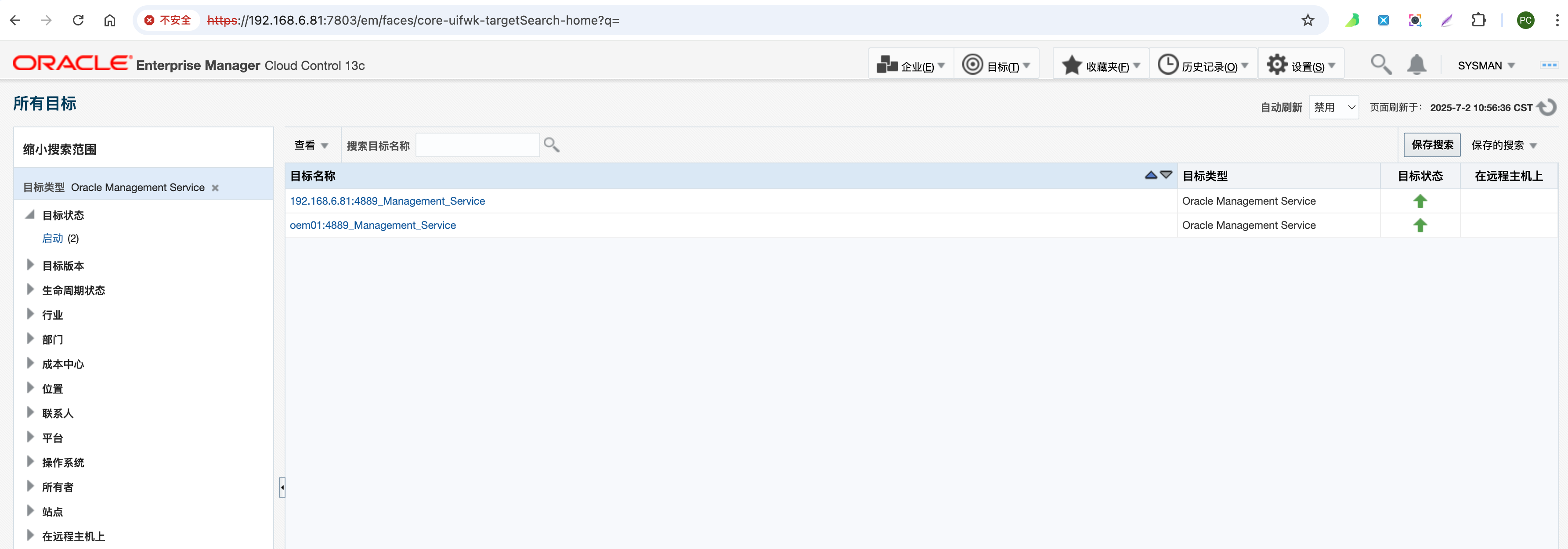

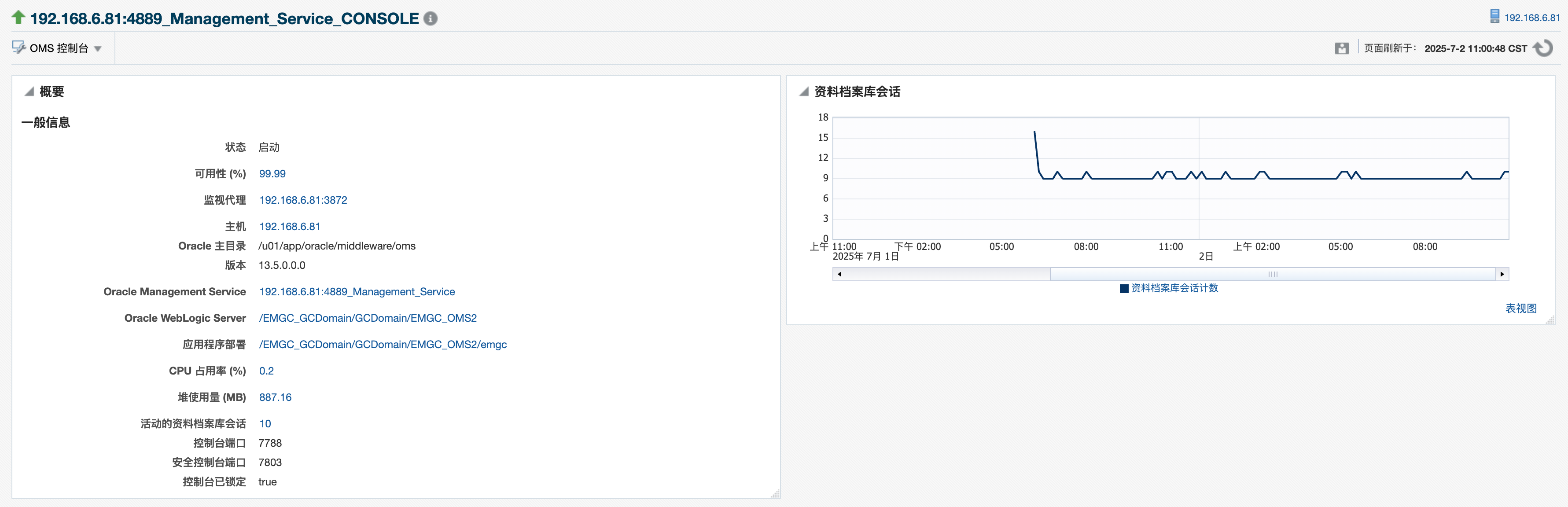

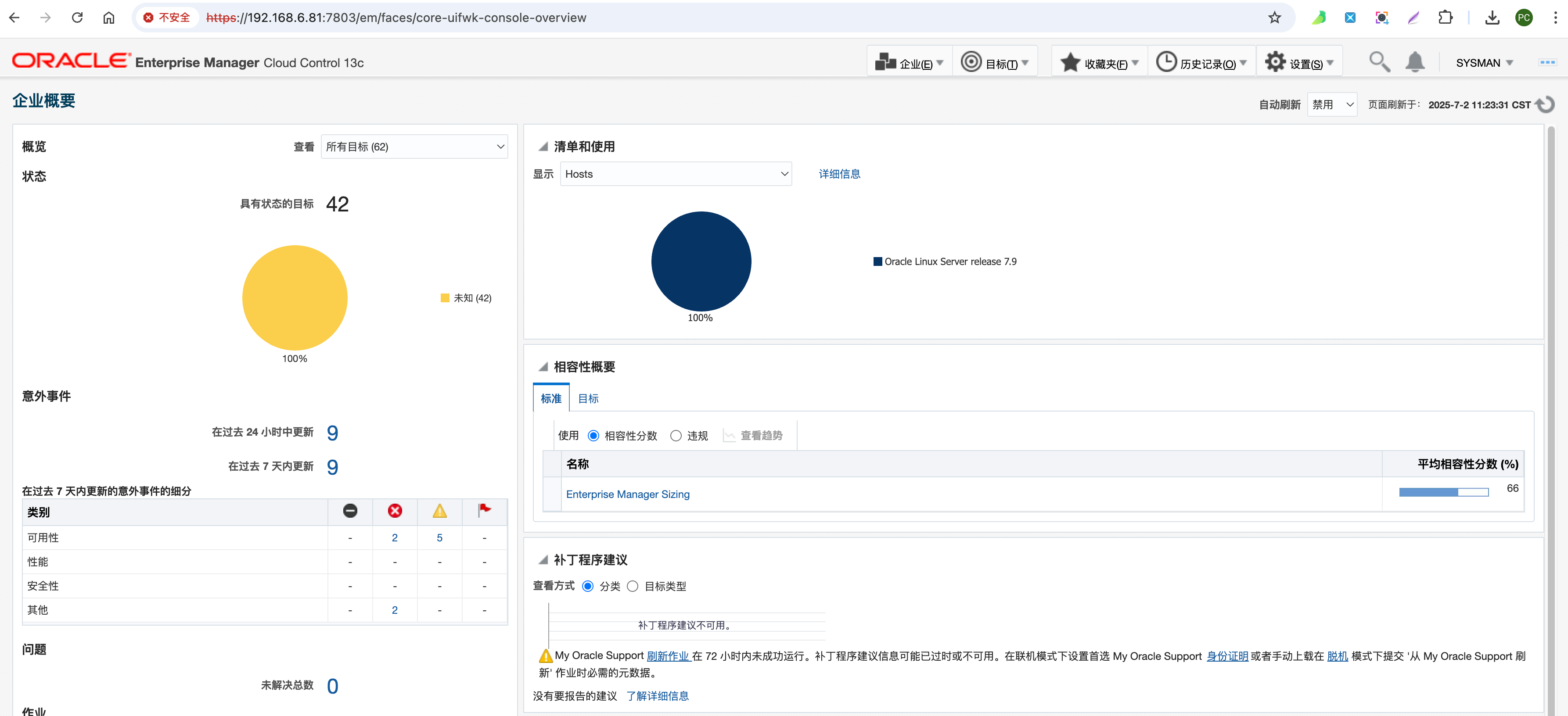

验证节点 2 继续正常服务：

测试结果证明，当一个节点发生故障时，另一个节点可以继续提供完整的 EMCC 服务，实现了真正的高可用性。

总结

通过本文档的详细步骤，您已经成功部署了一套完整的 Oracle EMCC 13.5 高可用集群环境。该环境具备以下特性：

1. 高可用的数据存储：基于 Oracle RAC 的 OMR 数据库集群；
2. 共享的文件系统：ACFS 集群文件系统确保配置和软件的一致性；
3. Active-Active OMS 架构：多个 OMS 节点同时提供服务；
4. 自动故障转移：单节点故障不影响整体服务可用性；

进一步优化建议

关于很多用户关心的统一访问入口问题（类似 Oracle RAC 的 SCAN IP 功能），Oracle 官方文档提供了通过服务器负载均衡器（SLB）实现的解决方案。

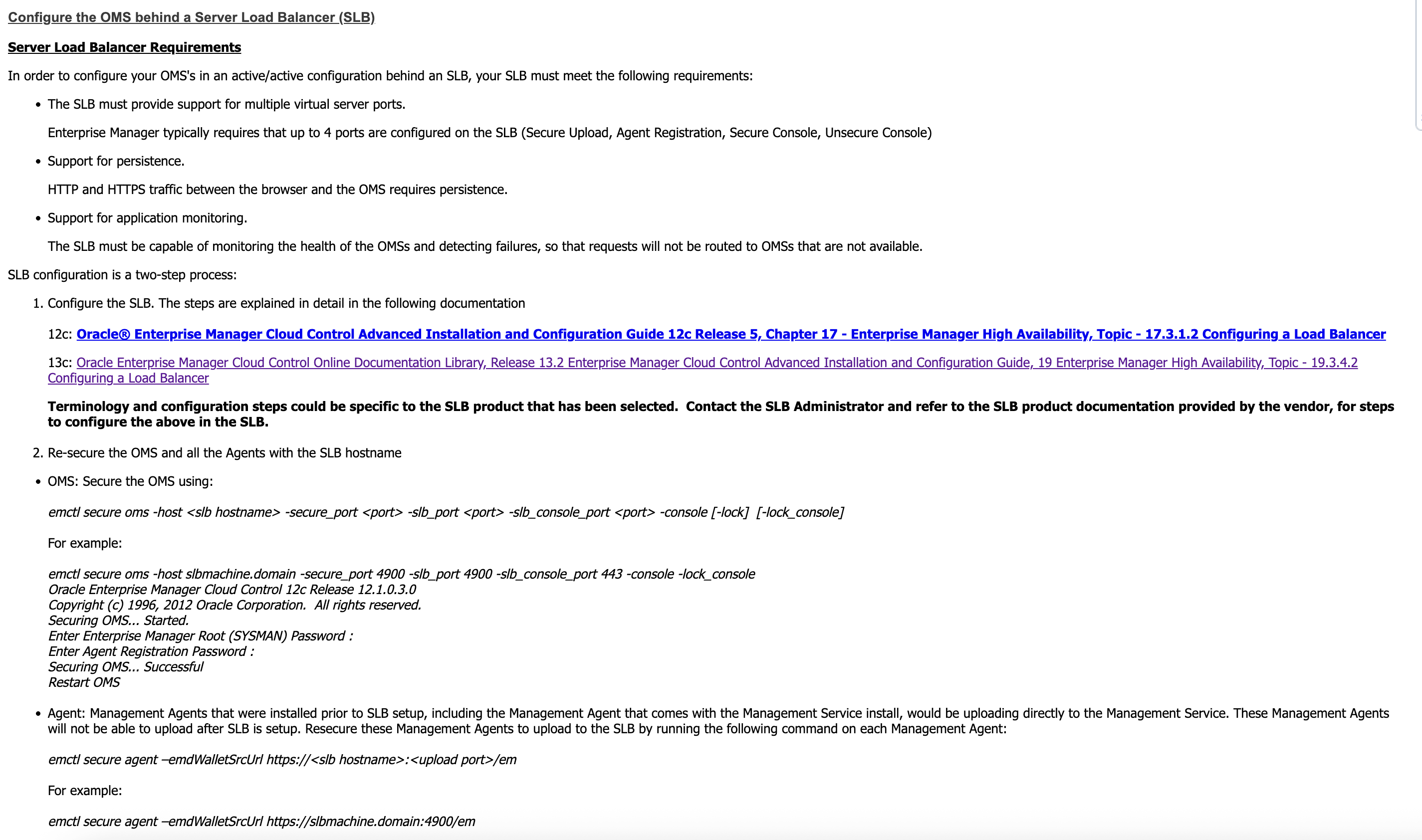

参考文档：Configuring Multiple Management Services Behind a Server Load Balancer (SLB)

通过配置 SLB，用户可以使用单一 IP 地址访问 EMCC 集群，负载均衡器会自动将请求分发到可用的 OMS 节点，进一步提升用户体验。

参考文档

本部署指南基于以下官方文档和最佳实践：

• How To Configure Enterprise Manager for High Availability (Doc ID 330072.1)
• EM 12c ,13c : Steps to Install and Configure Multiple OMS Behind a Server Load Balancer (SLB) (Doc ID 1369698.1)
• OEMCC 13.2 集群版本安装部署 - Alfred Zhao
